Produktoversikt

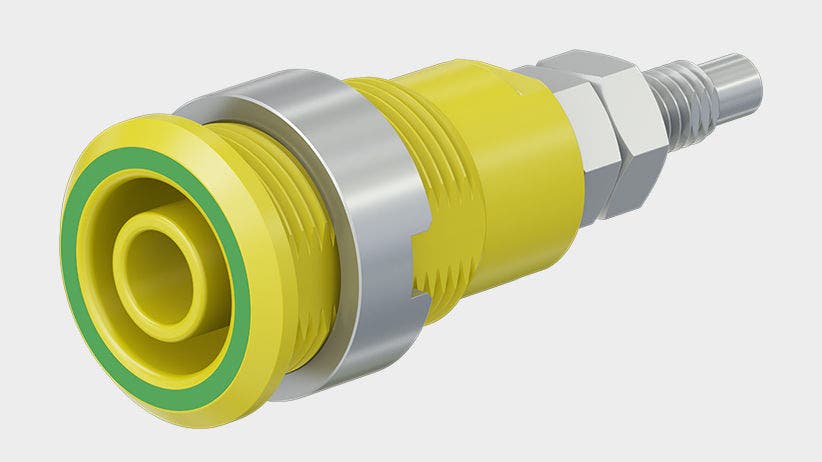

Denne panelmonterte, isolerte Ø4 mm sokkelen Stäubli SLB4-G/N-X (varenr. 49.7043-*) er en rigid sokkel for innbygging i paneler og aksepterer fjærbelastede Ø4 mm plugger med en fast isolerende hylse. Stäubli SLB4-G/N-X er spesifisert som testtilbehør i henhold til IEC EN 61010-2-030 og leveres med informasjon om dimensjoner og medfølgende monteringsutstyr i produsentens tekniske datablad.Konstruksjon og tilkobling
- Elektrisk kontakt: dreid messing (CuZn) med nikkelfinish.
- Isolerende materiale klassifisert UL94 V-0.
- Tilkobling via gjengebolt M4 og loddested.
- Sokkelen er beregnet for fastskruing i forhåndsborede paneler av plast, metall m.fl.
Dokumentasjon
Produsentens tekniske datablad beskriver varenummeret, dimensjoner og medfølgende monteringsutstyr. Se datablad fra produsenten
Typiske anvendelser
Produktet er spesifisert som et testtilbehør i samsvar med IEC EN 61010-2-030 og brukes til tilkobling av fjærbelastede Ø4 mm plugger i panelmonterte løsninger, der en isolert, rigid sokkel med fast isolasjonshylse ønskes.
Spesifikasjoner
- Produsent: Stäubli
- Produkt: SLB4-G/N-X (varenr. 49.7043-*)
- Diameter plugg-system: 4 mm
- Rated values: 1000 V, CAT III, 32 A
- Rated values: 600 V, CAT IV, 32 A
- Elektrisk kontakts basismateriale: CuZn (dreid messing)
- Overflatebehandling: Ni (nikkel)
- Isolasjonsmateriale: UL94 V-0
- Gjenge: M4
- Tilkobling: gjengebolt M4 og loddested
- Testtilbehør i henhold til: IEC EN 61010-2-030
- Medfølgende monteringsutstyr: 2x MU0,8D/M4N; MUR/M12x0,75 (angitt i datablad)
- Merk: anbefalt tilbehør nevnt i datablad: Tube spanner SS2; Tube spanner SS425
- Godkjenning: UR (angitt i datablad)
- Datablad: 02.2022
