Produktoversikt

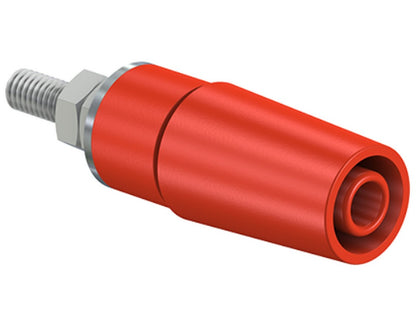

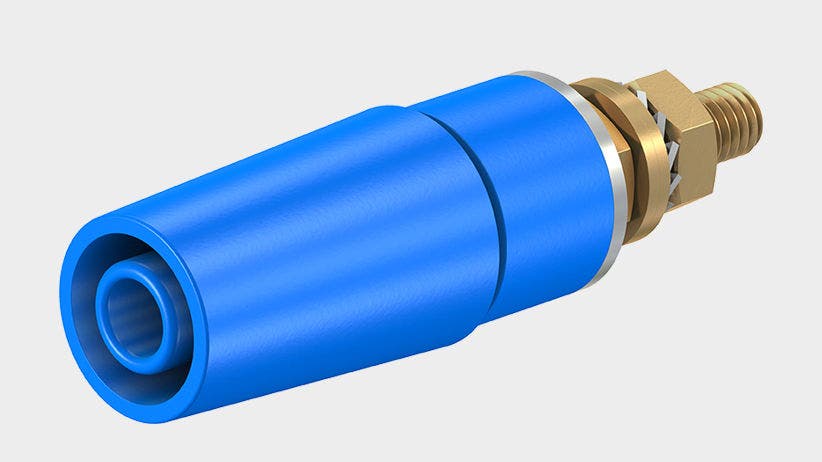

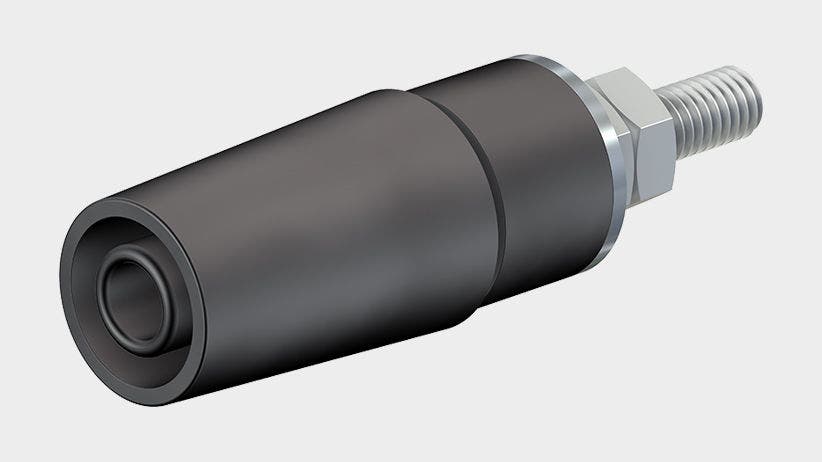

Denne isolerte, stive Ø 4 mm sokkelen SAB4-G/N-X (artikkelnummer 49.7042-*) fra STAUBLI er designet for å motta fjærbelastede Ø 4 mm-plugger med stiv isolasjonshylse. Produktbeskrivelsen og tekniske data er basert på produsentens dokumentasjon og angir materiale, monteringsform og nominelle elektriske verdier.Funksjon og oppbygning
- Kontaktdel: dreid messing (CuZn) med nikkel (Ni) kontaktoverflate.
- Tilkobling: gjenget bolt M4.
- Montering: påbygging i forhåndsborede hull i plater eller kapslinger (plast, metall m.m.).
Produktet SAB4-G/N-X er oppført i Stäubli-dokumentasjonen med angivelse av medfølgende monteringsmateriell og relevante godkjenninger. Den tekniske dokumentasjonen på Stäubli-nettstedet bekrefter de listede dataene.
Dokumentasjon
Se produsentens tekniske informasjon for fullstendige detaljer og monteringsinstruksjoner: Se datablad fra produsenten.
Typiske anvendelser
Ingen spesifikke anvendelser er angitt i den leverte dokumentasjonen, derfor er ingen typiske anvendelser beskrevet her.
Spesifikasjoner
- Artikkelnummer: 49.7042-*
- Produktbetegnelse: SAB4-G/N-X
- Diameter pluggsystem: 4 mm
- Bemessungsdaten / Rated: 1000 V, CAT II, 32 A (datablad 08.2022)
- Grunnmateriale kontaktdel: CuZn (messing)
- Overflate kontaktdel: Ni (nikkel)
- Gjenge / Thread: M4
- Montering: påbygging i forhåndsborede hull i plater/kapslinger
- Medfølgende monteringsmateriell: 2x MU0,8D/M4N; U/4,3x12; ID-SAB4-G (angitt i datablad)
- Måleutstyr/standardreferanse: IEC EN 61010-2-030 (angitt i datablad)
- Merknader: tilbehør angitt – Rohrschlüssel SS2
- Godkjenninger: UR (angitt i datablad)
- Datablad dato: 08.2022
