Stikkontakt nikkelbelagt SAB4-G/NX gul 600V - CAT II - 32A

Produktoversigt

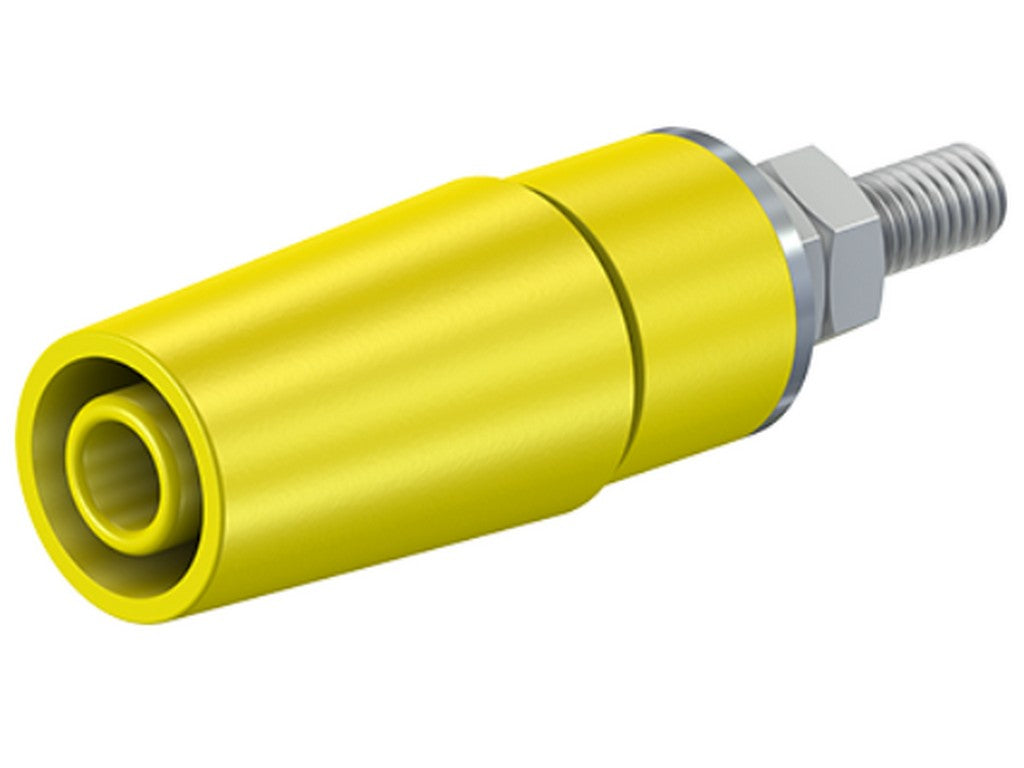

Denne isolerede, stive Ø 4 mm sokkel SAB4-G/N-X (artikelnummer 49.7042-24) fra STAUBLI er designet til at modtage fjederbelastede Ø 4 mm-stik med stiv isoleringshylse. Produktets primære funktion er elektrisk kontakt for Ø 4 mm-stik med mekanisk opbygning til overflademontering i forudborede paneler.

Design og materialer

• Kontaktstykke: drejet messing (CuZn)
• Kontaktflade: nikkelbelagt (Ni)
• Isoleringstype: isoleret, stiv (angivet som "Isoliert, starr")
• Montering: opbygning/overflademontering i borede huller i plader eller kabinetter

Elektriske ydeevnedata

• Bemærkede data: 1000 V, CAT II, 32 A

Typiske anvendelser

SAB4-G/N-X er beregnet til at modtage fjederbelastede Ø 4 mm-stik med stiv isoleringshylse og kan monteres i forudborede paneler. Den anvendes hvor en isoleret, stiv Ø 4 mm-sokkel er påkrævet til pålidelig elektrisk forbindelse.

Montering og tilslutning

• Montering via opbygning i borede huller i plader eller kabinetter af kunststof eller metal (angivet i producentens tekst).
• Elektrisk forbindelse/fastgørelse via M4-gangbolt.
• Medfølgende montagemateriale angivet i producentens datablad.

Dokumentation

Detaljeret teknisk information og medfølgende montagemateriale fremgår af producentens datablad:

Se datablad fra producenten

Specifikationer

• Type/Model: SAB4-G/N-X
• Artikelnummer: 49.7042-*
• Diameter stiksystem: 4 mm
• Bemærkede data: 1000 V, CAT II, 32 A
• Kontaktmateriale: CuZn (drejet messing)
• Kontaktoverflade: Ni (nikkelbelagt)
• Gevind/tilslutning: M4
• Monteringstype: Opbygning/overflademontering i borede huller
• Medfølgende montagemateriale: 2x MU0,8D/M4N; U/4,3x12; ID-SAB4-G (angivet i datablad)
• Godkendelse: UR (angivet i datablad)
• Datasheet dato: 08.2022

Indholdet er genereret ved hjælp af AI – vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
