Produktoversikt

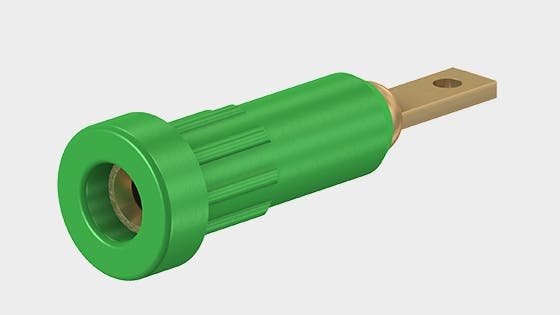

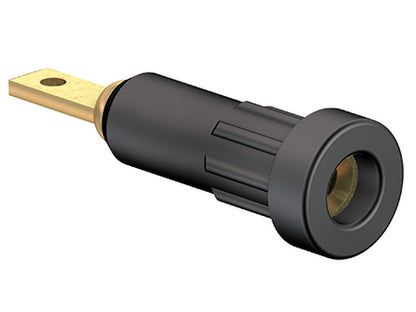

EB2 er en isolert, rigid Ø 2 mm sokkel fra STAUBLI, designet for panelmontering. Sokkelen er laget av dreid messing og er beregnet på å presses inn i forborede paneler av plast, metall eller lignende materialer. EB2 bruker en flat tilkoblingspinne (2,8 mm x 0,8 mm) og har elektrisk kontakt med gullbelegg (Au) på et CuZn-basismateriale.Materiale og konstruksjon
- Hus: dreid messing (rigid, isolert)
- Elektrisk kontakt: CuZn med Au overflatebehandling
- Tilkobling: flat pinne 2,8 mm x 0,8 mm
Dokumentasjon
For detaljert produsentinformasjon og komplett datablad henvises til produsentens dokumentasjon. Se datablad fra produsentenTypiske anvendelser
- Brukes til å presses inn i forborede paneler av plast, metall eller lignende materialer.
- Brukes der en Ø 2 mm rigid, isolert sokkel ønskes med flat tilkoblingspinne.
Ytterligere informasjon
EB2 (varenummer 23.1011-*) leveres med komponentdeler angitt som I-EB2 og B-EB2. Produsenten angir dessuten relevante tilbehørsdeler og testutstyr, inkludert press-in verktøy MB2 og flat tilkoblingsmottaker FSH2,8x0,8. Databladet nevner testtilbehør i henhold til IEC EN 61010-2-030.Spesifikasjoner
- Varenummer: 23.1011-*
- Diameter pluggsystem: 2 mm
- Merkeverdier: AC 30 V / 10 A og DC 60 V / 10 A
- Flat tilkoblingspinne: 2,8 mm x 0,8 mm
- Elektrisk kontakt – overflatebehandling: Au
- Elektrisk kontakt – basismateriale: CuZn
- Komponentdeler: I-EB2; B-EB2
- Tilbehør (angitt av produsent): Press-in tool MB2; Flat connecting receptacle FSH2,8x0,8
- Testtilbehør: iht. IEC EN 61010-2-030
- Databladreferanse: 02.2022 (angitt av produsent)
Kilder
- STAUBLI produkt- og datablad for varenummer 23.1011-*: https://www.staubli.com/content/dam/ecs/technical-documentation/datasheets/TM/23.1011_en.pdf
Innholdet er generert ved hjelp av AI – vi tar forbehold om feil.
Kontakt HIN for ytterligere informasjon om produktet.
