STAUBLI 01.0311
STAUBLI 01.0311 er en enpolet, uisolert pluggkontakt i Stäubli-serien for runde industrikontakter. Den tilhører den delen av sortimentet hvor man skal lage en robust, pluggbar strømforbindelse for høye strømmer, uten at selve kontakten er innebygd i en isolert kappe.

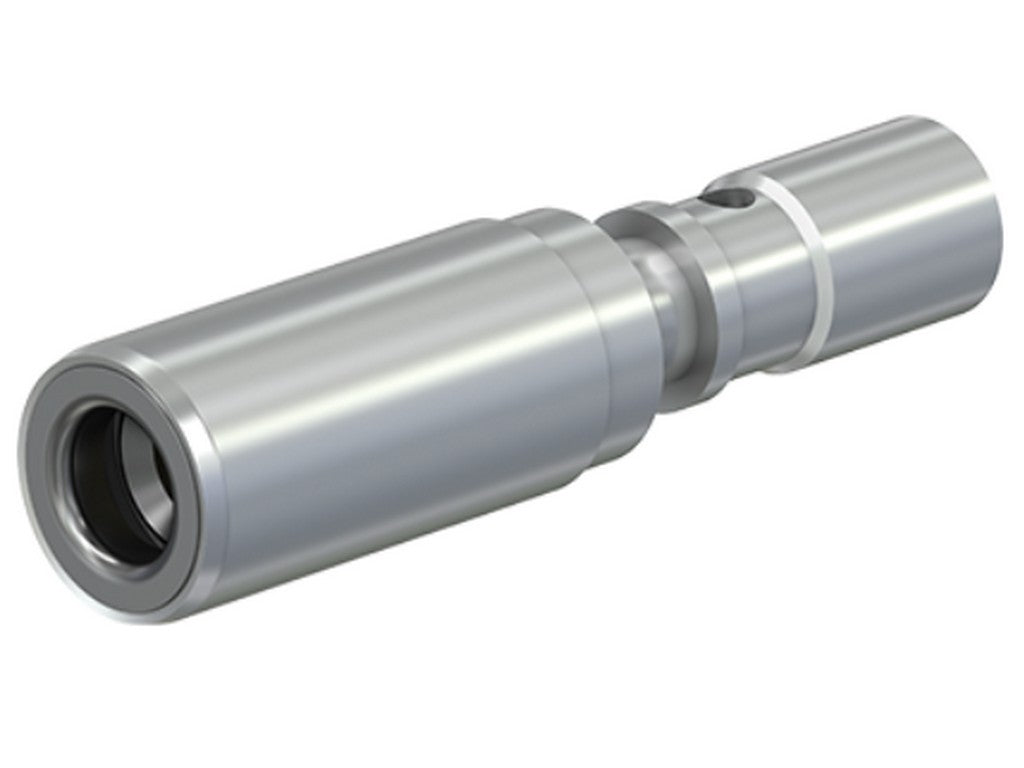

Her er det snakk om typen BP6AR-N/16-S med snap-in-lås og crimp-terminering. Kontaktinnsatsen er MULTILAM LAIII, som er Stäublis kontaktteknologi med konstant fjærtrykk mot kontaktflaten. Det er viktig i praksis, fordi det gir en stabil forbindelse med lav kontaktmotstand, også når forbindelsen skal brukes mange ganger og under krevende forhold.
For en fagperson er det spesielt relevant at kontakten er laget for 16 mm² kobberleder og er angitt til 100 A ved 80 °C. Samtidig er kontaktmotstanden 100 µΩ, og den mekaniske koblingen er beskrevet med en innstikks-/uttrekkskraft på henholdsvis 30 N og 25 N. Det gjør den egnet når man vil ha en forbindelse som både sitter sikkert og fortsatt kan avbrytes uten unødig motstand.
Dimensjonene er kompakte for størrelsesklassen, og vekten er 0,026 kg. Kontakten er også angitt med kortslutningsstrøm på 2 kA i 1 sekund og 1 kA i 3 sekunder.
Typiske bruksområder
Stäubli angir denne typen for industrielle bruksområder som strømfordeling, koblingsanlegg, busbar-forbindelser, produksjonssystemer og testbenker, hvor det er behov for en enkel, pålitelig enpolet forbindelse.
Spesifikasjoner
- Produsent: STAUBLI
- MPN: 01.0311
- Type: BP6AR-N/16-S
- Kontaktteknologi: MULTILAM LAIII
- Terminering: Crimp
- Lås: Snap-in lock
- Leder tverrsnitt: 16 mm² Cu
- Nominell strøm: 100 A ved 80 °C
- Kontaktmotstand: 100 µΩ
- Innstikks-/uttrekkskraft: 30 N / 25 N
- Kortslutningsstrøm: 2 kA (1 s) / 1 kA (3 s)
- Vekt: 0,026 kg
- Dimensjoner: ØA 12 mm, ØB 6 mm, C 23 mm, D 48,5 mm, ØE 9 mm, ØK 6 mm, H 28 mm, L 14 mm
- Se datablad fra produsenten
