STAUBLI 01.0310

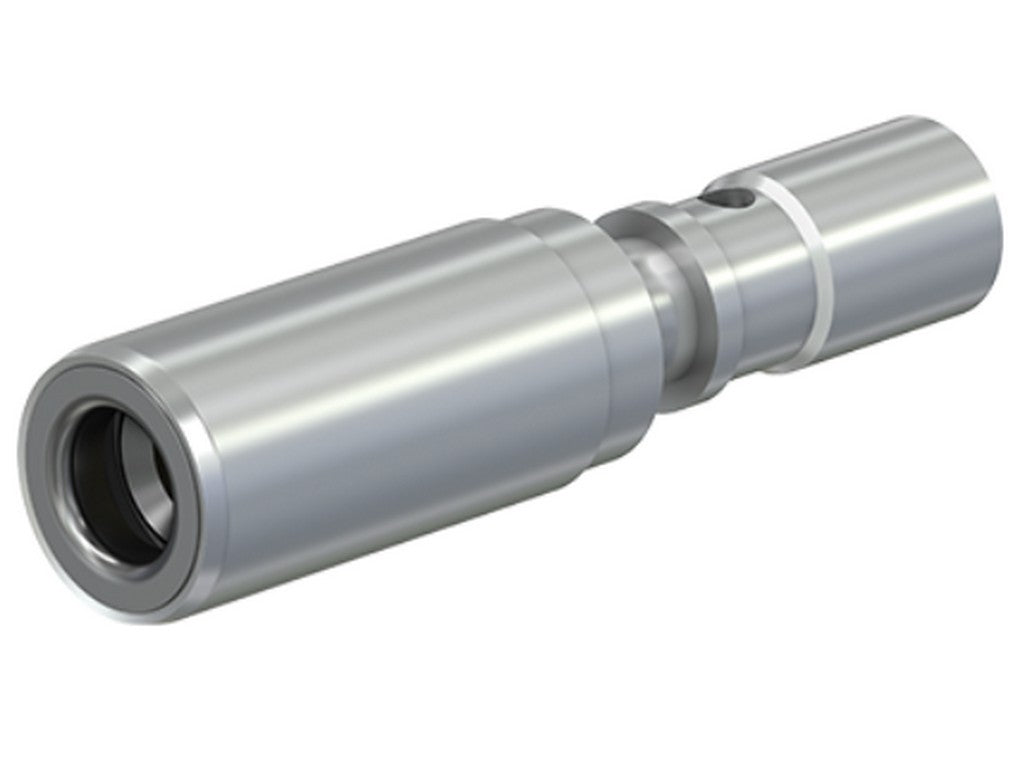

STAUBLI 01.0310 er en uisolert, enpolet stikkontakt i Stäubli’s serie av runde industrikontakter. Den brukes når man skal lage en robust og avbrytbar strømforbindelse med høy strømkapasitet, typisk i installasjoner hvor det er behov for en sikker og mekanisk stabil forbindelse.
Det er en del av BP...AR-N-serien med snap-in-lås og kontakt type LAIII. I praksis betyr det at man får en kontaktløsning som er laget for gjentatt sammenkobling og samtidig holder lav kontaktmotstand. Det er relevant i miljøer hvor det stilles krav til både driftssikkerhet og varmeutvikling i forbindelsen.
Kontaktens tverrsnitt er angitt til 10 mm² kobber, og den er oppført med en merkestrøm på 80 A ved 80 °C. Samtidig er kontaktmotstanden 100 µΩ, noe som er med på å begrense tap og oppvarming i selve forbindelsen. Den veide bare 0,026 kg, så den tar ikke mye plass i oppbyggingen.
Stikkontakten er også angitt med en uttrekkskraft på 25 N og en innføringskraft på 30 N. Det gir et hint om hvordan den føles i montasje og håndtering. I tillegg er den kortslutningsmerket til 1,2 kA i 1 sekund, 0,7 kA i 3 sekunder og en merket toppstrømsbestandighet på 8 kA.
Typiske bruksområder
- Strømtilkoblinger i industri og el-tavler
- Kraftdistribusjon og bryteranlegg
- Busbar-forbindelser
- Testbenker og måleoppsett
- Maskinanlegg med behov for en avbrytbar kraftforbindelse
Spesifikasjoner
- Produsent: STAUBLI
- MPN: 01.0310
- Stäubli type: BP6AR-N/10-S
- Kontakttype: LAIII
- Serie: Round Connectors 1-pole uisolert
- Kontaktform: stikkontakt, BP...AR-N
- Tverrsnitt: 10 mm² kobber
- Merkestrøm: 80 A ved 80 °C
- Kontaktmotstand: 100 µΩ
- Uttrekkskraft: 25 N
- Innføringskraft: 30 N
- Vekt: 0,026 kg
- Kortslutningsstrøm 1 s: 1,2 kA
- Kortslutningsstrøm 3 s: 0,7 kA
- Merket toppstrømsbestandighet: 8 kA
Innholdet er generert ved hjelp av AI - vi tar forbehold om feil.
Kontakt HIN for ytterligere informasjon om produktet.
