STAUBLI 01.0306

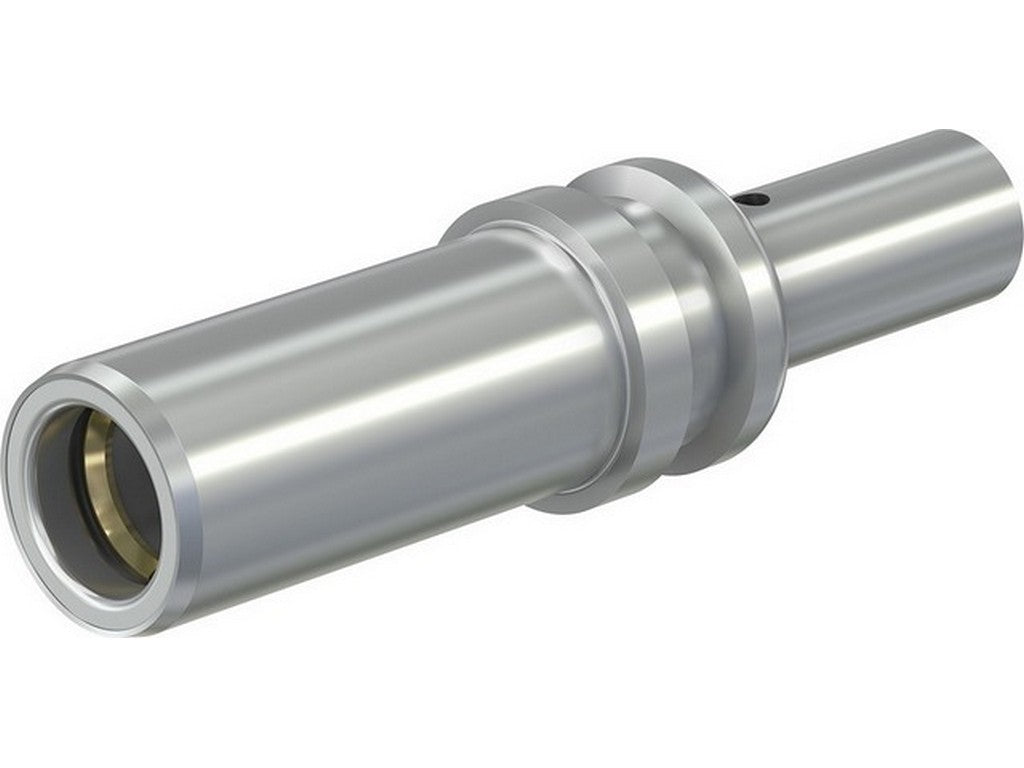

STAUBLI 01.0306 er en enpolet, uisolert rundstikkkontakt i BP-serien, nærmere bestemt typen BP14AR-N/50. Den brukes når det skal lages en solid strømforbindelse i industrielle anlegg, hvor det er behov for høy strømføring og en sikker, mekanisk låsing.
Det spesielle ved utgaven er AR snap-in-låsen, som bidrar til å holde forbindelsen på plass i den samlede løsningen. I praksis er det relevant i installasjoner hvor man vil unngå at forbindelsen løsner utilsiktet.
Kontakten er bygget opp rundt Stäubli MULTILAM-teknologien, som er kontaktteknologien serien er kjent for. Her er det spesielt den lave kontaktmotstanden og den høye strømkapasiteten som er viktig. Dette betyr at den er beregnet for miljøer hvor det stilles krav til både driftssikkerhet og varmeutvikling i forbindelsen.
Med en ledertverrsnittsgruppe på 50 mm² passer den inn i tunge strømførende applikasjoner. Den er ikke isolert, så den brukes typisk i samlede løsninger hvor den mekaniske oppbyggingen og innkapslingen håndteres i den endelige installasjonen.
Typiske bruksområder
- Strømforbindelser i industri og energifordeling
- Busbar-forbindelser og koblingsanlegg
- Testbenker og andre anlegg med høye strømmer
Ønsker man å arbeide med den i praksis, er det verdt å merke seg de mål og elektriske data, fordi de har direkte betydning for montering og dimensjonering av den samlede forbindelsen.
Spesifikasjoner
- Produsent: STAUBLI
- MPN: 01.0306
- Type: BP14AR-N/50
- Serie: BP-serien
- Uisolert, enpolet rundstikk
- AR snap-in-lås
- MULTILAM-type: LAI
- Dimensjoner: ØA 21 mm, ØB 14 mm, C 43 mm, D 93 mm
- Vurdert strøm: 190 A (80 °C)
- Kontaktmotstand: 35 µΩ
- Leder tverrsnitt: 50 mm²
- Vekt: 0,145 kg
- Kortslutningsstrøm 1 s: 5,5 kA
- Kortslutningsstrøm 3 s: 3 kA
- Vurdert peak withstand current: 40 kA
