STAUBLI 01.0304

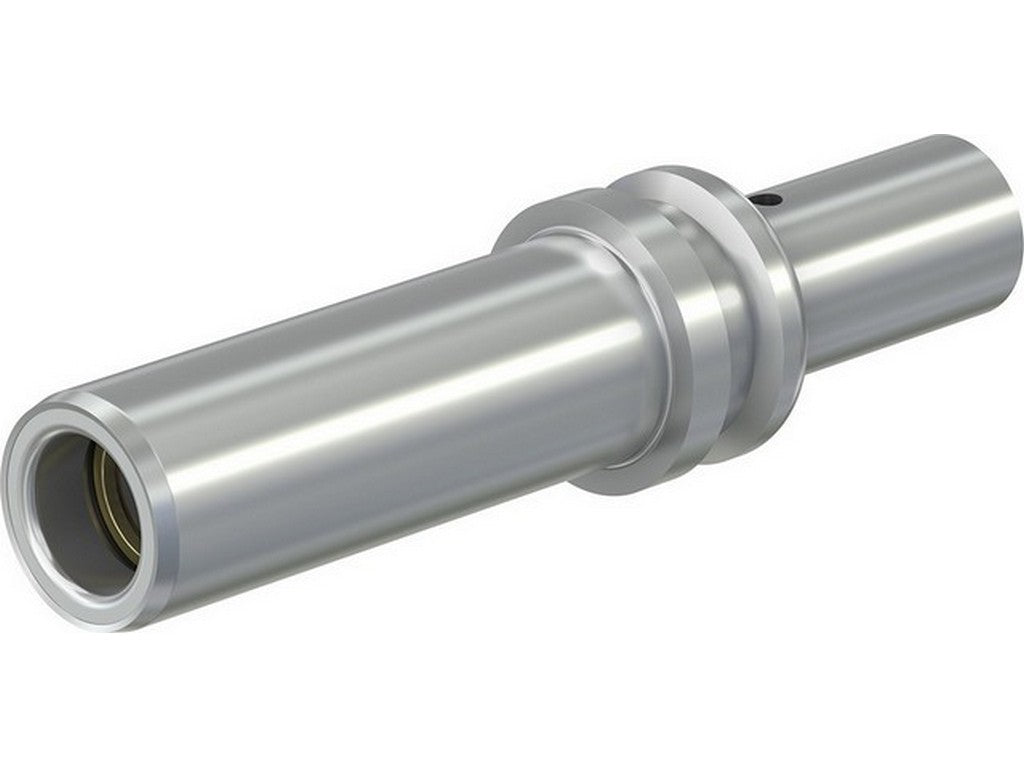

STAUBLI 01.0304 er en 1-polet, uisolert sokkel i Stäublis program med runde industriplugger. Den brukes når det skal lages en enkel og robust strømforbindelse i et miljø der man arbeider med høye strømmer og vil ha en kontakt med lav motstand.
Det er i praksis en del for kraftoverføring, ikke en vanlig signalkontakt. Pluggdelen er beregnet for ledere i Cu 35 mm², og den er angitt til 150 A ved 80 °C. Kontaktmotstanden er oppgitt til 50 µΩ, noe som er relevant, fordi lav motstand betyr mindre tap og mindre oppvarming i selve forbindelsen.
Pluggforbindelsen er uisolert, så den hører hjemme i installasjoner der man selv håndterer avskjerming og innbygging. Ifølge produsentens katalog ligger denne typen i serien Stäubli beskriver for blant annet kraftindustrien, koblingsanlegg, samleskinnetilkoblinger, produksjonssystemer og testbenker.
Forbindelsen er også spesifisert med en uttrekkskraft på 35 N og en isettingskraft på 40 N. Dette gir en praktisk idé om hvor fast den sitter under bruk. Samtidig er den oppgitt til 4 kA i 1 sekund og 2,5 kA i 3 sekunder ved kortslutning, noe som er relevant informasjon i kraftapplikasjoner.
Typiske anvendelser
- Kraftforbindelser i industrielt utstyr
- Koblingsanlegg og samleskinnetilkoblinger
- Testbenker og andre faste installasjoner
Spesifikasjoner
- Produsent: STAUBLI
- MPN: 01.0304
- Type: BP10AR-N/35
- 1-polet, uisolert sokkel
- Lederareal: Cu 35 mm²
- Nominell strøm ved 80 °C: 150 A
- Kontaktmotstand: 50 µΩ
- Kortslutningsstrøm, 1 s: 4 kA
- Kortslutningsstrøm, 3 s: 2,5 kA
- Uttrekkskraft: 35 N
- Isettingskraft: 40 N
- Vekt: 0,084 kg
- Dimensjoner: 16, 10, 43 og 81 mm
Innholdet er generert ved hjelp av AI - vi tar forbehold om feil.
Kontakt HIN for ytterligere informasjon om produktet.
