STAUBLI 01.0008

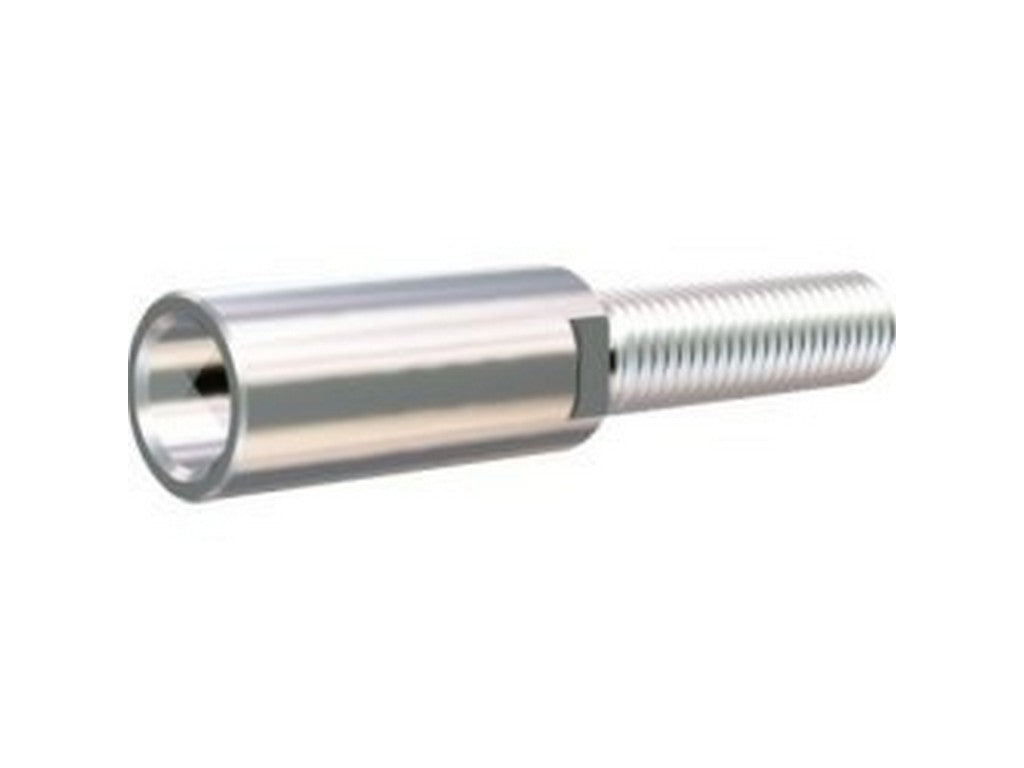

STAUBLI 01.0008 er en 1-polet, uisolert bøssing i Type B12N med MULTILAM-kontakt av typen LAI. Den brukes når det skal lages en enkel og robust strømforbindelse i en profesjonell installasjon, der det arbeides med høye strømmer og krav til stabil kontakt.
Det er en del av Stäublis serie av runde, 1-polede industrikontakter. Her er fokuset ikke på kompakt elektronikk, men på en kontaktløsning som kan håndtere kraftig strømoverføring og samtidig holde lav kontaktmotstand. Det er nettopp derfor MULTILAM-kontakten er relevant: den er laget for å bevare et sikkert kontakttrykk over tid.
På denne størrelsen ligger merkestrømmen på 230 A ved 80 °C og 420 A ved 150 °C. Kontaktmotstanden er 40 µΩ, noe som bidrar til å begrense tap og varmeutvikling i forbindelsen. Mekanisk er den oppgitt med en trekkraft på 30 N, innskyvningskraft på 35 N og et tiltrekkingsmoment på 16 Nm.
Med gjenge M12 og de angitte målene passer den inn i løsninger der det er behov for en fast, gjengebasert montering i utstyr eller paneler. Den veier 0,087 kg.
Typiske bruksområder
- Effektforbindelser i industrielt utstyr
- Strømfordeling og tavlemontasje
- Test- og måleoppsett
- Andre installasjoner med krav om høy strøm og pålitelig kontakt
Spesifikasjoner
- Produsent: STAUBLI
- MPN: 01.0008
- Type: B12N
- Kontaktprinsipp: MULTILAM LAI
- Poltall: 1-polet
- Uisolert bøssing
- Gjenge: M12
- Mål: ØA 18 mm, ØB 12 mm, C 34 mm, D 90 mm, ØE 48 mm, ØF 42 mm, H 13 mm
- Trekkraft: 30 N
- Innskyvningskraft: 35 N
- Tiltrekkingsmoment: 16 Nm
- Vekt: 0,087 kg
- Merkestrøm ved 80 °C: 230 A
- Merkestrøm ved 150 °C: 420 A
- Kontaktmotstand: 40 µΩ
- Kortslutningsstrøm 1 s: 7 kA
- Kortslutningsstrøm 3 s: 5,5 kA
- Ratet peak withstand current: 25 kA
Innholdet er generert ved hjelp av AI - vi tar forbehold om feil.
Kontakt HIN for ytterligere informasjon om produktet.
