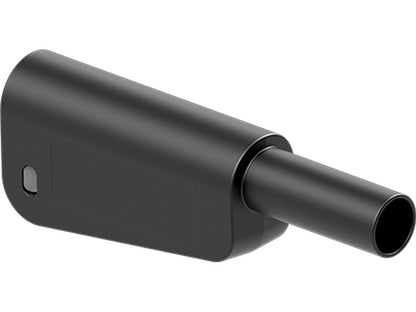

Bananplugg Ø4mm SLQ-4N-46 Sort 1000V CATII/600V CATIII 32A f/2,5mm2 ledning for lodding

Produktoversigt

Dette bananstik fra STAUBLI, SLQ-4N-46, er et stakbart Ø4 mm bananstik designet til selvmontering af måleledninger (test leads). SLQ-4N-46 har en fjederbelastet MULTILAM-kontakt og en stiv isolerende hylse. Typefamilien SLQ-4... tilbyder en tværboring til loddeforbindelse og er beregnet til applikationer, hvor stakbarhed og pålidelig elektrisk forbindelse er påkrævet.

Konstruktion og materialer

• Ø4 mm plug-system med stakbar udførelse og fjederbelastet MULTILAM
• Stiv isolerende hylse og tværboring til loddeforbindelse
• Elektrisk kontakt: nikkelbelagt (Ni) med CuZn (messing) som basismateriale
• Yderdiameter på hylse: 4,6 mm (angivet for silikoneisolerede ledninger)
• Acceptabel ledertværsnit: op til 2,5 mm²

Elektriske karakteristika

• Nominalværdier: 1000 V (CAT II) ved 32 A
• Nominalværdier: 600 V (CAT III) ved 32 A
• Testtilknytning: testtilbehør i henhold til IEC EN 61010-031

Dokumentation

Referer til producentens tekniske datablad for detaljeret produktinformation og komponentangivelser: Se datablad fra producenten.

Typiske anvendelser

SLQ-4N-46 bruges til selvmontering af måleledninger (test leads) hvor et stakbart Ø4 mm bananstik med pålidelig kontakt er påkrævet. Anvendelsen fremgår direkte af produktbeskrivelsen og komponentangivelserne i producentens dokumentation.

Specifikationer

• Produktnavn: SLQ-4N-46 (item number 66.2022-*)
• Diameter plug-system: 4 mm
• Yderdiameter hylse: 4,6 mm
• Rated values: 1000 V (CAT II), 600 V (CAT III), 32 A
• Overfladebehandling kontakt: Ni (nikkel)
• Basismateriale kontakt: CuZn (messing)
• Acceptabel ledertværsnit: op til 2,5 mm²
• Forbindelsestype: tværboring til loddeforbindelse
• Testtilbehør: iht. IEC EN 61010-031
• Godkendelser: UR

Kilder: https://www.staubli.com/content/dam/ecs/technical-documentation/datasheets/TM/66.2022_en.pdf

Indholdet er genereret ved hjælp af AI – vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
