STAUBLI 24.0100-21

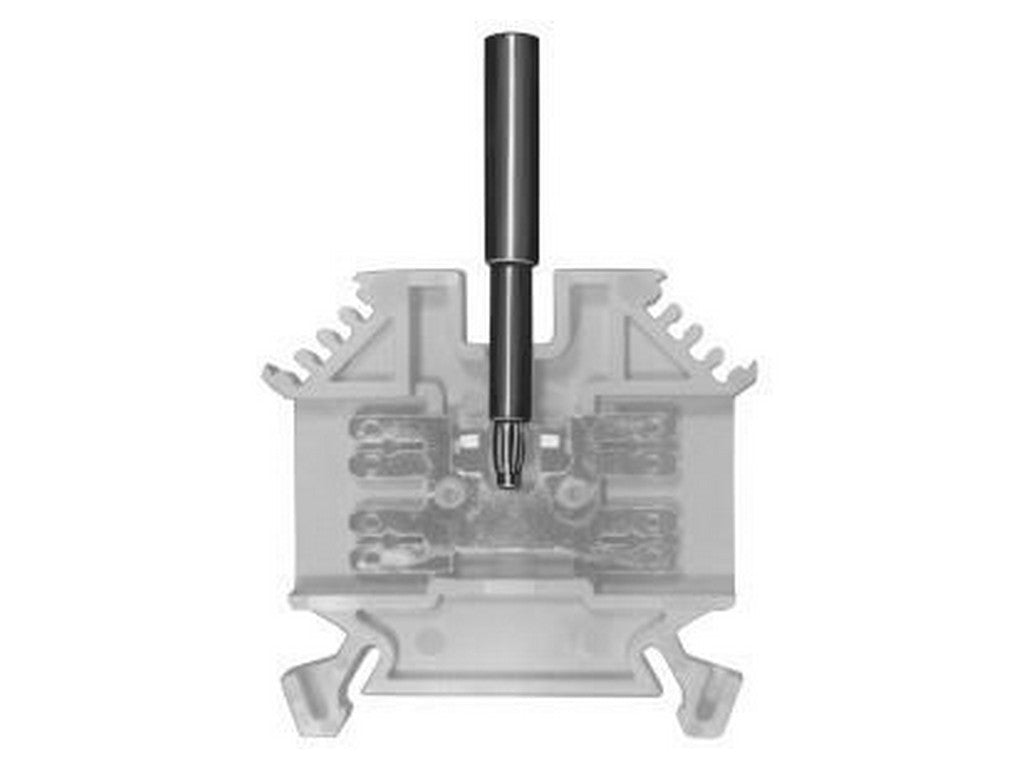

STAUBLI 24.0100-21 er en testprop til installasjonsklemmer med M3-gjengehull. Den brukes når man vil lage en sikker og kontrollert tilkobling i test- og måleoppgaver, uten å måtte endre på selve klemmen. Løsningen kombinerer en Ø 2,3 mm stikkben i forsølvet messing med en fjærbelastet MULTILAM-kontakt, slik at tilkoblingen får et stabilt kontakttrykk.
På den andre siden av adapteren sitter en stiv Ø 4 mm bøsning i isolator. Den tar imot fjærbelastede Ø 4 mm stikk med stiv isolasjonskrage, slik at man kan koble den inn i et vanlig 4 mm testsystem. Det gjør den praktisk som overgang mellom installasjonsklemmer og standard testutstyr.
I praksis er det en kompakt komponent som hjelper med å få en fast og reproduserbar tilkobling når det arbeides med målinger eller prøving. De elektriske dataene er oppgitt til 30 V / 25 A AC og 60 V / 25 A DC, og kontaktflaten er sølvbelagt. Dette er relevant informasjon når komponenten skal inngå i profesjonelt testutstyr, hvor kontaktkvalitet og belastning betyr noe.
Typiske anvendelser
- Tilkobling på installasjonsklemmer med M3-gjengehull
- Test- og måleoppgaver med 4 mm testsystemer
- Oppgaver hvor det ønskes en overgang mellom ulike stikktyper
Spesifikasjoner
- Produsent: STAUBLI
- MPN: 24.0100-21
- Produkt: PS2,3 test plug
- Ø 2,3 mm stikkben
- Materiale i kontaktbase: CuZn
- Kontaktflate: Ag
- Fjærbelastet MULTILAM-kontakt
- Til installasjonsklemmer med M3-gjengehull
- Stiv Ø 4 mm bøsning i isolator
- Aksepterer fjærbelastede Ø 4 mm stikk med stiv isolasjonskrage
- AC 30 V / 25 A
- DC 60 V / 25 A
- Datablad: Se datablad fra produsenten
Innholdet er generert ved hjelp av AI - vi tar forbehold om feil.
Kontakt HIN for ytterligere informasjon om produktet.
