3M™ Scotchlok™ 314 rekkeklemme blå 0,5 - 1,5 mm. 3 porter, fuktsikkert fett IP67, flammehemmende.

Produktoversigt

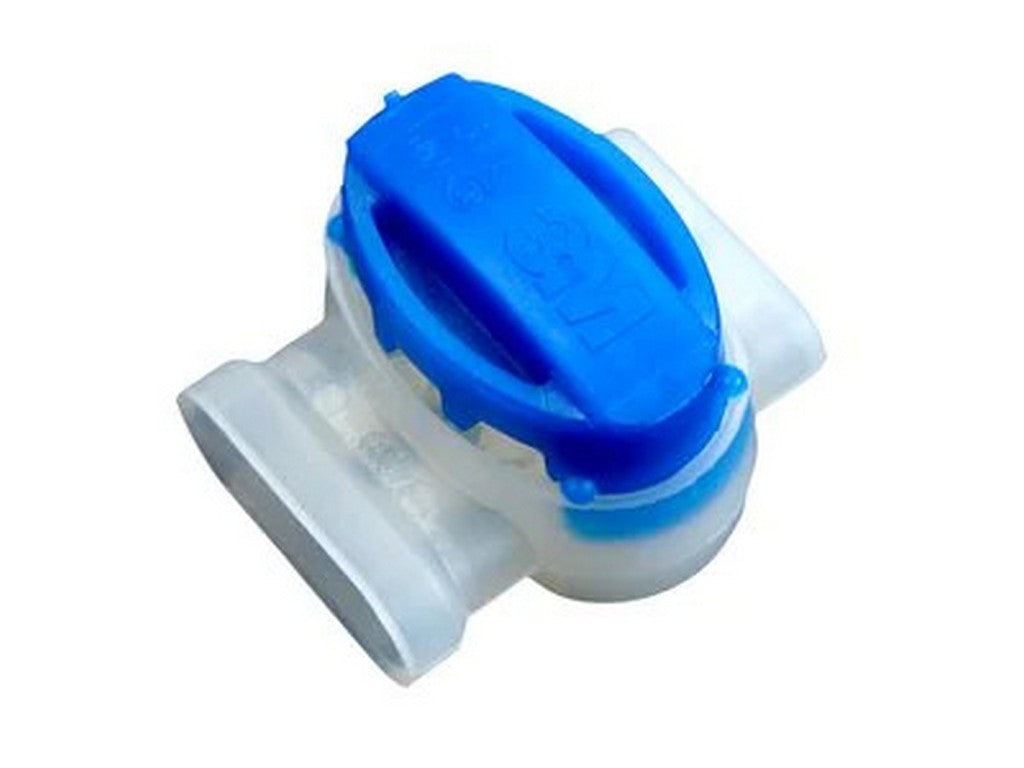

Denne nylon-isolerede 3M™ Scotchlok™ Insulation Displacement Connector 314 er designet til at elektrisk forbinde to eller tre lederender og samtidig give isolation og en fugtbestandig forsegling. Produktet er selvafstripende og beregnet til pigtail-forbindelser.

Tekniske hovedpunkter

• Ledningsområde: 22–14 AWG (0,5–1,5 mm²) solide eller flertrådede kobberledere
• Maksimal isoleringsdiameter: 3,8 mm (0,150 in.)
• Kontakt: U-contact i tinbelagt messing, tykkelse 0,02 in. (0,5 mm)
• Forsegling: Mineralolie-baseret EG-3 fedt for fugtbestandig forsegling
• Spændingsklassificering: 600 V for bygningsledninger; 1000 V for skilte, armaturer og luminærer
• Temperaturklassificering: 105 °C
• Materiale: Flammesikkert nylon (farve: kappe/mørkeblå, krop/hvid)
• Vægt: 0,0077 lb (3,49 g)
• UL og CSA: UL Listed (UL Standard 486C, File No. E23438) og CSA Certified (CSA Std. C22.2 No. 0, 188-MI983, File No. LR15503)
• Anbefalede strømværdier (generel anvendelse): 22 AWG – 3 A; 20 AWG – 5 A; 18 AWG – 7 A; 16 AWG – 10 A; 14 AWG – 15 A

Installation

• Indsæt 2 eller 3 uafskårne ledere helt ind i connectoren og kontroller positionen gennem den translucent krop.
• Hold værktøj vinkelret på lederne og tryk kåpen ned, så den flugter med connectorens topkant.
• Anbefalede værktøjer: 3M™ Crimping Tool No. E-9BM eller almindelige (slip joint) tænger.

Se datablad fra producenten

Typiske anvendelser

Produktet er specifikt beregnet til pigtail-forbindelser og til at forbinde to eller tre ledere samtidig som forbindelsen isoleres og beskyttes mod fugt.

Specifikationer

• Produktnavn: 3M™ Scotchlok™ Insulation Displacement Connector 314
• Ledningsområde: 22–14 AWG (0,5–1,5 mm²)
• Maks. isoleringsdiameter: 3,8 mm (0,150 in.)
• Kontaktmateriale: Tinbelagt messing (U-contact), 0,02 in. (0,5 mm)
• Forsegling: Mineralolie-baseret EG-3 fedt
• Spændingsklassificering: 600 V (bygningsledninger), 1000 V (skilte, armaturer og luminærer)
• Temperaturklassificering: 105 °C
• Vægt: 0,0077 lb (3,49 g)
• Godkendelser: UL Listed (UL Std. 486C, File No. E23438), CSA Certified (CSA Std. C22.2 No. 0, 188-MI983, File No. LR15503)

Indholdet er genereret ved hjælp af AI – vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
