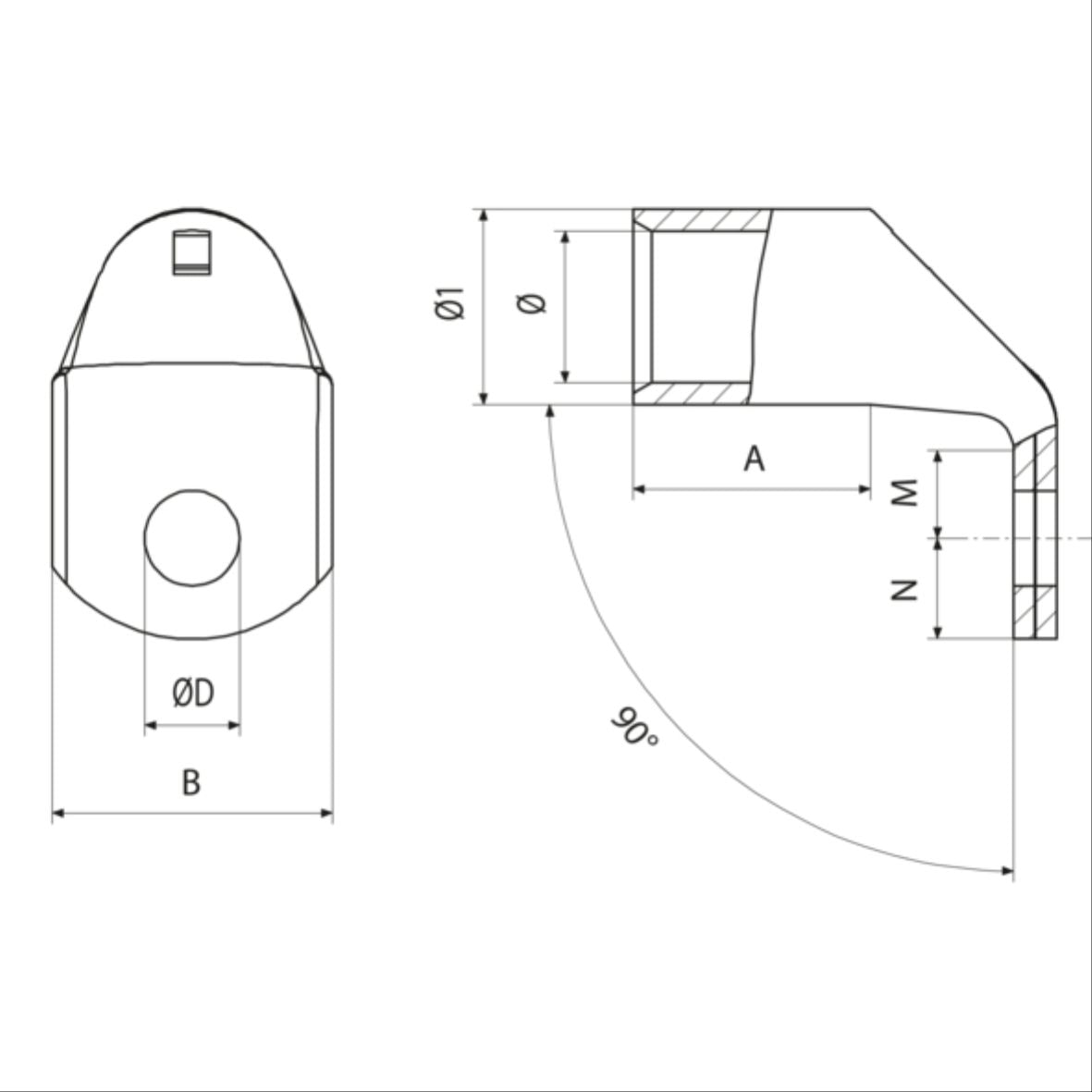

A10-L10 er en 90° bøjlet ringkabelsko (ringterminal) fra CEMBREs A-L serie til kobberledere. Produktet er fremstillet af elektrolytisk kobber, elektrolytisk tinpladeret, og er glødet. A10-L10 har inspektionshul ("spy hole") og er specificeret til fleksible ledertværsnit 35–50 mm² samt lavtloddet (klasse 2) 50 mm². Skruediameteren er M10 og huldiameter (ØD) er 10,5 mm. En minimumsenhed i emballage er 50 stk.
Materiale og certificering
Materiale: elektrolytisk kobber (min. 99,9 % som angivet i producentens dokumentation)
Overflade: elektrolytisk tinplatering (min. 3 µm angivet i databladet)
Type af tilslutning: krimpeforbindelse for kobberledere
Godkendelser: UL-listet til UL486A - 486B (jf. producentens dokumentation) og RoHS-kompatibel
Installation og monteringsbemærkninger
Følgende fremgangsmåde er angivet i producentens installationsanvisning og beskriver den typiske række af handlinger ved montering af A10-L10:
Vælg korrekt connector til den anvendte kobberleder efter tabel i databladet.
Vælg passende krimpeværktøj og -matrice som angivet af producenten.
Afisoler kablet til den længde som databladets tabel anbefaler uden at beskadige enkelttråde.
Indsæt lederen i kabelskoens rørdel.
Anvend det anbefalede antal krimninger, startende fra tungen (tongue) af kabelskoen.
