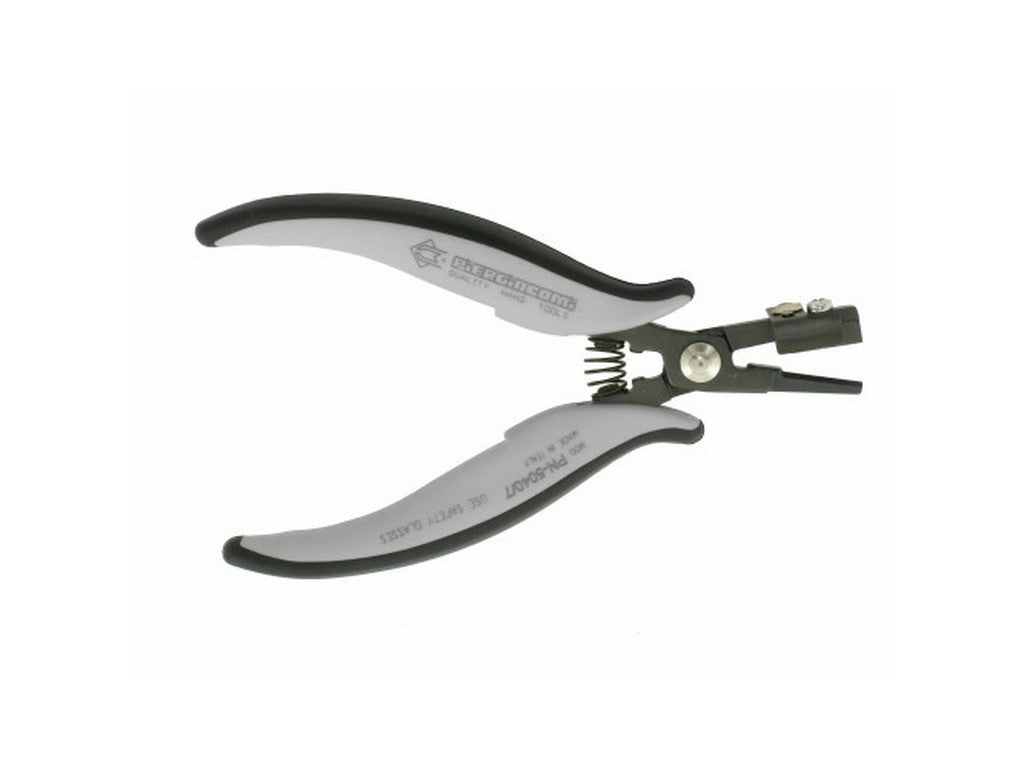

PN 5040/7D er en 90° formningstang fra PIERGIACOM, designet til at bøje ledere til en præcis 90° vinkel. Værktøjet har en længde på 158 mm og en angivet formningskraft på 3 kg. PN 5040/7D accepterer kobbertråd op til Ø 1,3 mm (16 AWG) og har en ståltykkelse på 5 mm.
Funktion og opbygning
Tangen udfører mekanisk formning af ledere til 90°-vinkler ved hjælp af en indbygget justerbar stopfunktion, der gør det muligt at indstille formningsafstanden. Den maksimale formningsbredde er 16 mm. Håndtagene er ESD-sikrede og leveres i Grip model St. Produktets dimensioner og mekaniske data som længde, formningskraft og maksimum ledningsdiameter er angivet af producenten.
Typiske anvendelser
Følgende anvendelser er angivet af producenten og beskriver, hvor værktøjet er egnet:
Bøjning af ledere til 90° form.
Formning af ledere til komponenttyper som TO220 og TO247.
Gentagen formning med præcis afstandsindstilling ved brug af den justerbare stop.
Specifikationer
Order code: PN 5040/7D.
Længde: 158 mm.
Formningskraft: 3 kg.
Kobbertråd (maks): Ø 1,3 mm (16 AWG).
Formning: 90° vinkel.
Justérbart stop for formningsafstand.
Max. formningsbredde: 16 mm.
Egnet til TO220 og TO247 komponenter.
Ståltykkelse: 5 mm.
ESD-sikrede håndtag, Grip model St.
Indholdet er genereret ved hjælp af AI – vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
