Tang komponent formning

Produktoversigt

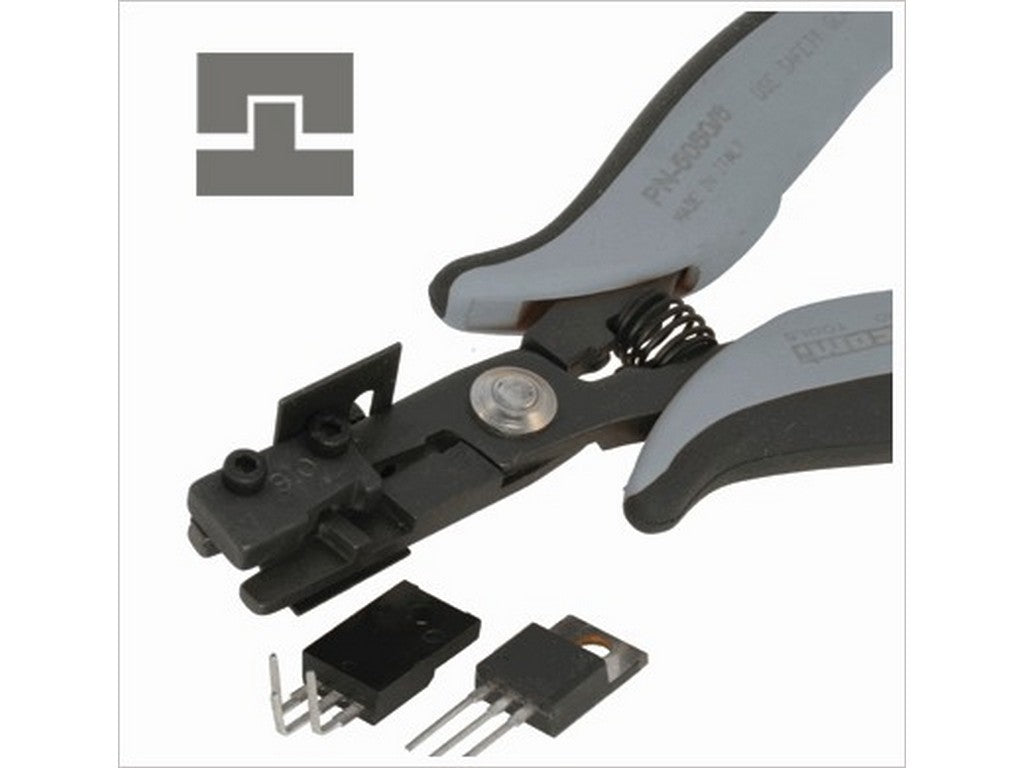

PN 5050/6D fra PIERGIACOM er en specialiseret 90° formtang til TO220-komponenter, konstrueret til at bøje komponentben i ét trin, således at det midterste ben er 2,54 mm længere end sidebenene. Værktøget leveres med ESD-sikrede greb (Grip model St) og er designet til præcis gentagen bøjning af TO220-ledere.

Funktion og opbygning

• Værktøjet bøjer TO220-ben 90° i ét trin, med centrallængdeforskel på 2,54 mm.
• Ståltykkelse på 5 mm og samlet længde 155 mm (PN 5050/6D).
• Formkraft specificeret til 3 kg ved maksimal anvendt kobbertråddiameter på 0,6 mm (22 AWG).
• Formlængden kan justeres med en indstillelig stop (minimum 3 mm) for præcis positionering før bøjning.

Typiske anvendelser

PN 5050/6D anvendes til at forme benene på TO220-komponenter, når det er påkrævet at skabe en 90° vinkel og samtidig efterlade det midterste ben 2,54 mm længere end sidebenene. Beskrivelsen på producentens side angiver eksplicit denne anvendelse og den ene-trins bøjning.

Brugsbemærkninger

• Anvendes med komponentledere op til 0,6 mm (22 AWG) i diameter, i overensstemmelse med producentens angivelse.
• ESD-sikrede håndtag (Grip model St) indikerer håndtering med statisk afledning i tanken ved berøring — oplysninger leveret af producenten.
• Indstillingsstop gør det muligt at justere formens længde; minimumsindstilling er 3 mm som angivet af producenten.

Specifikationer

• Producent: PIERGIACOM
• Produktnavn / varenummer: PN 5050/6D
• Funktion: 90° bøjning af TO220-ben i ét trin; centralt ben 2,54 mm længere end sideben
• Ståltykkelse: 5 mm
• Total længde: 155 mm
• Maks. kobbertrådsdiameter: 0,6 mm (22 AWG)
• Formkraft: 3 kg
• Indstillingsstop: ja (min. 3 mm)
• Håndtag: ESD-sikrede, Grip model St
