STAUBLI 33.0529

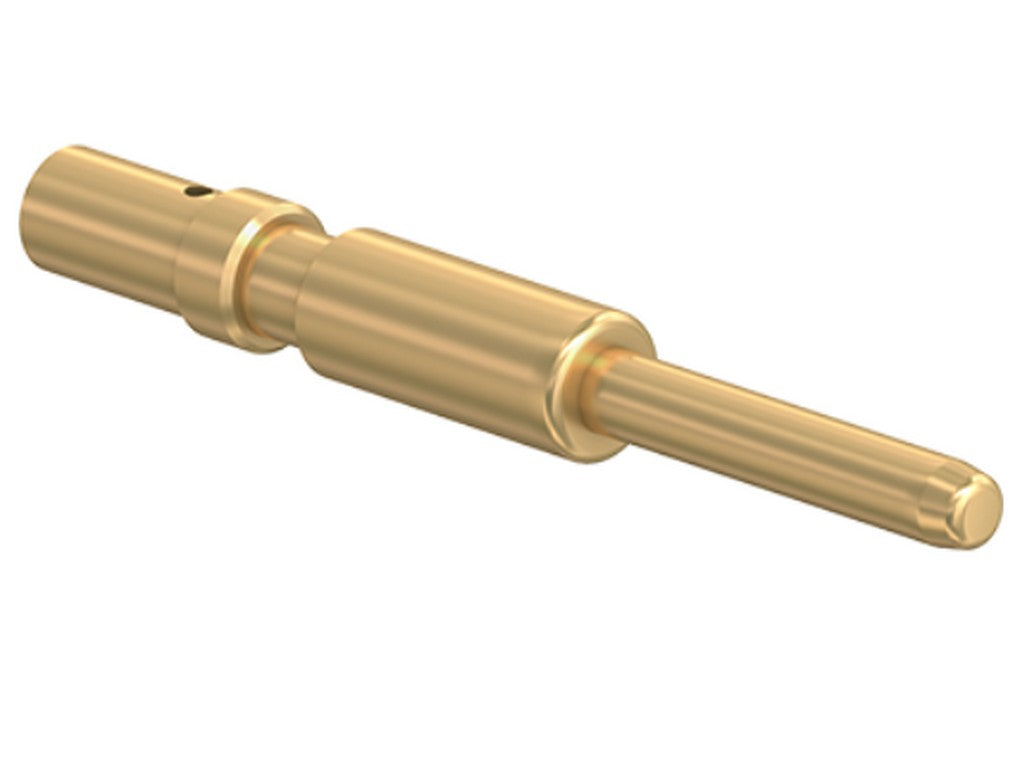

Staubli 33.0529 er en beskyttelsesjord-kontakt (PE) til CombiTac uniq-systemet. Den bruges, når en modulær stikforbindelse også skal have jordforbindelse med i samme opbygning. Det er altså en specialkontakt til den del af anlægget, hvor beskyttelsesjord skal føres sikkert og kontrolleret med gennem forbindelsen.
Kontakten er udført som en 3 mm pin/socket-kontakt og er beregnet til ledere på 2,5–4 mm². Den har crimp-terminering, så den monteres på en leder via presning, og AU i typenavnet viser, at kontaktfladen er i guld. I praksis betyder det en kontakt, der er tænkt ind i professionelle installationer, hvor man ønsker en robust jordforbindelse i et modulært system.
Til denne type kontakt er de relevante data blandt andet en gennemsnitlig indstiks-/glidekraft på 8 N, kontaktmodstand under 1,1 mΩ og en mærket levetid på 100.000 koblinger. Der er også angivet kortslutningsstrøm i 3 sekunder på 135 A ved 2,5 mm² og 216 A ved 4 mm², hvilket er nyttigt, når man vurderer belastningen i den konkrete applikation.
Typiske anvendelser
Bruges i CombiTac uniq, hvor der skal kombineres strøm- og jordforbindelse i én modulariseret stikforbindelse. Det er relevant i anlæg, hvor sikker jordføring er en fast del af den samlede elektriske opbygning.
Specifikationer
- Producent: STAUBLI
- MPN: 33.0529
- Produktbetegnelse: CT-SP3/2,5-4/PE AU
- Kompatibel med: CombiTac uniq modulært connectorsystem
- Type: Protective-earth (PE) pin contact
- Nominal pin/socket diameter: 3 mm
- Ledertværsnit: 2,5–4 mm²
- AWG: 14–12
- Terminering: Crimp termination (type C)
- Kontaktflade: Gold surface (AU)
- Kontaktmodstand: < 1,1 mΩ
- Gennemsnitlig sliding force: 8 N
- Mærket koblingslevetid: 100.000 cycles
- Kortslutningsstrøm, 3 s: 135 A ved 2,5 mm²
- Kortslutningsstrøm, 3 s: 216 A ved 4 mm²
