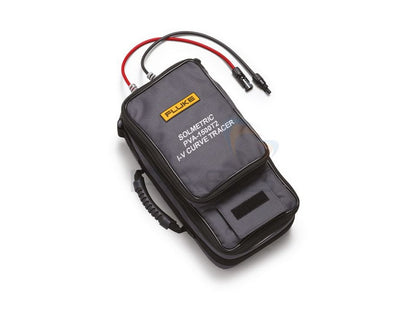

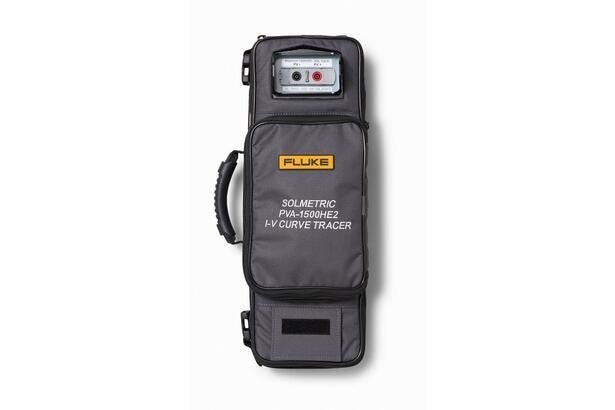

Fluke 5600022 PV Analyzer I-V curve tracer
Fluke 5600022 er et måleinstrument til solcelleanlæg, hvor man vil se, hvordan en PV-streng eller et enkelt modul faktisk opfører sig under belastning. I praksis bruges den til at måle I-V-kurven og P-V-kurven, så man kan sammenholde den målte ydelse med det, anlægget forventes at levere. Det gør den relevant ved idriftsættelse, drift, vedligehold og fejlfinding på solcelleanlæg.
Når man måler med en I-V curve tracer som denne, får man ikke bare et enkelt tal, men et samlet billede af modul eller streng. Den viser blandt andet kortslutningsstrøm, tomgangsspænding, strøm og spænding ved maksimal effekt samt maksimal effekt, fill factor og performance factor. Det er netop den type information, der bruges til at vurdere, om en streng arbejder som den skal, eller om der er afvigelser, der skal undersøges nærmere.
Instrumentet arbejder i et spændingsområde fra 20 til 1500 V DC og kan håndtere strøm op til 30 A DC afhængigt af modulernes effektivitet. Det gør den anvendelig både på almindelige strenge og på anlæg med mere effektive moduler. Der kan vælges mellem 100 og 500 målepunkter i I-V-sporet, så man kan få den opløsning, der passer til opgaven.

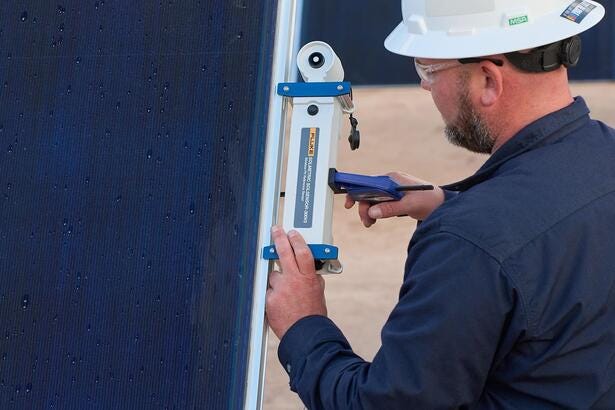

Fluke-løsningen bruger også en trådløs SolSensor som reference ved målingerne. Den bidrager med irradians, modulets temperatur og hældning, så målingen kan sættes i den rigtige sammenhæng. Sensoren kommunikerer trådløst med PVA’en, hvilket gør opsætningen mere enkel og giver bedre bevægelsesfrihed ude i felten.
For en professionel bruger er det især nyttigt, når man vil dokumentere anlæggets tilstand, finde afvigende strenge og få et sammenligneligt grundlag for senere målinger. Det er derfor et værktøj, man vælger, når solcelleanlæg skal vurderes mere grundigt end med en almindelig spændings- eller strømmåling.
Du kan læse mere her:
Specifikationer
- Varenummer: 5600022
- Producent: Fluke
- Måler I-V- og P-V-kurver for PV-strenge og -moduler
- Viser Isc, Voc, Imp, Vmp, Pmax, fill factor og performance factor
- Spændingsområde: 20 til 1500 V DC
- Strømområde: op til 30 A DC afhængigt af modulernes effektivitet
- Spændingsnøjagtighed: ±(0.5% + 0.25 V)
- Strømnøjagtighed: ±(0.5% + 0.04 A)
- Valgbare I-V trace points: 100 eller 500
- SolSensor med trådløs kommunikation via Wi‑Fi
- Trådløs rækkevidde: 100 m ved fri sigtelinje
