STAUBLI 32.0015P0001-UR

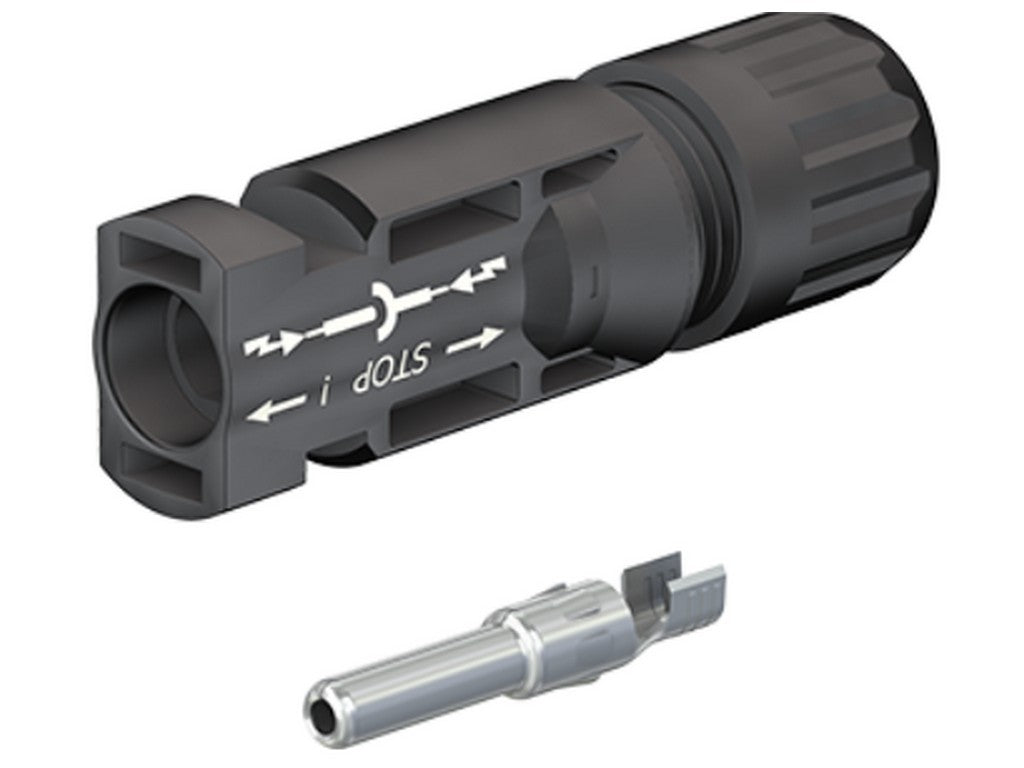

Stäubli 32.0015P0001-UR er en han-kabelkobling i Original MC4-serien til solcelleanlæg. Den bruges sammen med en tilsvarende MC4-hun, så man får en fast og sikker forbindelse på DC-siden af installationen. Det er en crimp-tilslutning, så lederen afsluttes med en kontakt, der presses på, i stedet for at blive loddet.
Her er det især vigtigt at kende kabelstørrelsen. Varianten er beregnet til en udvendig kabeldiameter på 5,0–6,0 mm og en crimpåbning på 5,8 mm. Den er derfor knyttet til en bestemt type ledning, og det er netop det, der gør valget af korrekt variant vigtigt i praksis.
I den daglige montage betyder de elektriske og mekaniske data noget for driftssikkerheden. Kontakterne er lavet af kobber med tinbelægning, og isoleringsdelen er i PC/PA. Når stikket er samlet med modstykket, er kapslingsklassen IP65/IP68, og temperaturintervallet ligger fra -40 °C til +85 °C. Det gør den egnet til udendørs brug, hvor der både stilles krav til tæthed og stabil kontakt over tid.
Stäubli angiver desuden en maksimal kontaktmodstand på 0,25 mΩ, et mærkeimpulsmodstandsniveau på 16 kV samt IEC-spænding på 1100 V og mærkestrøm på 39 A for 4 mm² og 6 mm². I praksis er det de oplysninger, der hjælper med at placere koblingen rigtigt i en professionel PV-installation.
Typiske anvendelser
Bruges i solcelleanlæg, hvor en MC4-forbindelse skal samles korrekt på en kabelende og kobles til et tilhørende MC4-modstykke.
Specifikationer
- Producent: STAUBLI
- MPN: 32.0015P0001-UR
- Type: PV-KST4/6I-UR
- Han Original MC4 kabelkobling
- Crimptype: Crimp
- Udvendig kabeldiameter: 5,0–6,0 mm
- Crimpåbning: 5,8 mm
- Kontaktmateriale: kobber, tinbelagt
- Isoleringsmateriale: PC/PA
- Maks. kontaktmodstand: 0,25 mΩ
- Mærkeimpulsmodstand: 16 kV
- Mærkespænding: 1100 V DC (IEC)
- Mærkestrøm: 39 A
- Temperaturområde: -40 °C til +85 °C
- Øvre temperaturgrænse: 105 °C
- Kapslingsklasse, samlet: IP65/IP68 (1 m, 1 h)
- Kapslingsklasse, ikke samlet: IP2X
- Forureningsgrad: 3
- Brandklasse: UL94 V-0
