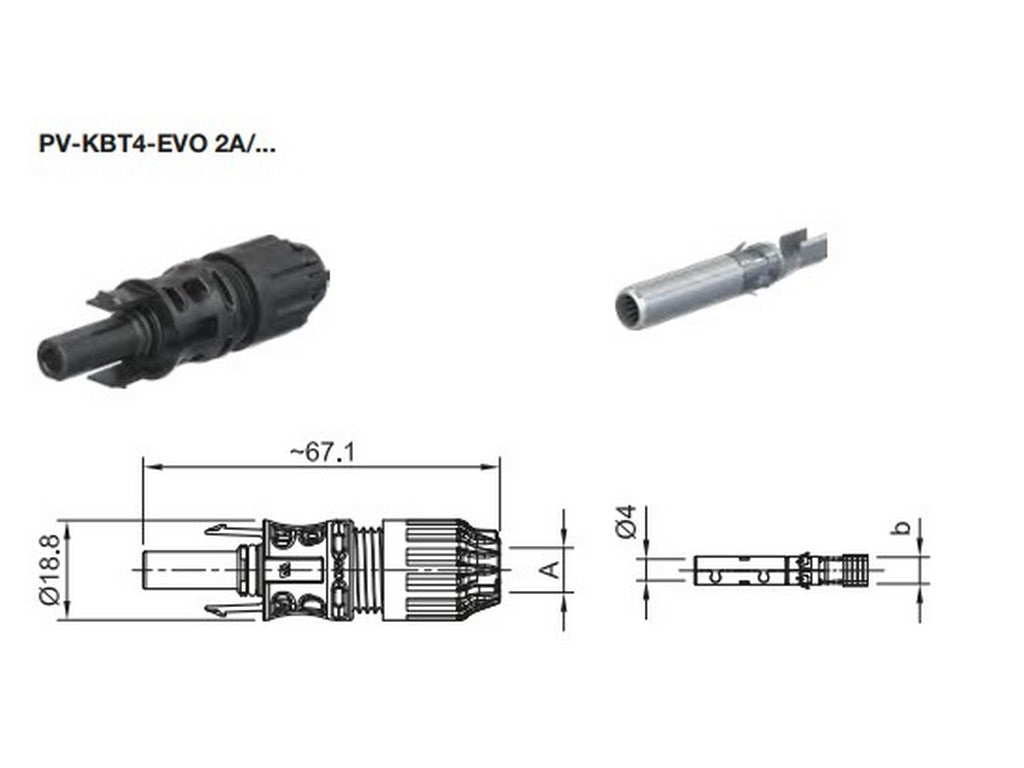

STAUBLI PV-KBT4-EVO 2A/6I kabelkobler
STAUBLI PV-KBT4-EVO 2A/6I er en kabelkobler til solcelleinstallationer, og i denne udførelse er det en hun-/socket-variant. Den bruges som en del af MC4-Evo 2-familien og er lavet til at afslutte og forbinde PV-kabler på en sikker måde i anlæg med høje DC-spændinger.
Kobleren er beregnet til kabler med en ydre diameter på 4,7 til 6,4 mm. Ifølge fabrikantens data passer den til ledertværsnit på 4 mm², hvor den er angivet til 45 A, og 6 mm², hvor den er angivet til 53 A. Det gør den relevant, når der skal vælges en stikforbindelse, som passer til både kabel og belastning i en professionel PV-installation.
Kontaktsystemet er MULTILAM, kontaktmaterialet er kobber med tinbelægning, og termineringen sker med crimptilslutning. Isoleringsmaterialet er PA med brandklasse UL94-V0. Den er godkendt til DC op til 1500 V og har de IEC-/UL-godkendelser, som fremgår af producentens dokumentation. I samlet tilkoblet stand er den angivet til IP65/IP68, så forbindelsen er beskyttet mod støv og vand, når den er samlet korrekt.
Temperaturområdet er fra -40 °C til +85 °C, og den er også oplyst som egnet til brug i miljøer med ammoniak og UV-påvirkning. Som ved andre stik i denne familie må den ikke afbrydes under belastning.
Typiske anvendelser
Bruges i solcelleanlæg, hvor der skal laves en godkendt og mekanisk sikker kabeltilslutning mellem PV-kabler og resten af anlægget.
Specifikationer
- Producent: STAUBLI
- MPN: 32.0316P0001
- Produktnavn: PV-KBT4-EVO 2A/6I
- Type: Kabelkobler, hun/socket
- Produktfamilie: MC4-Evo 2
- Til kabler med ydre diameter: 4,7–6,4 mm
- Ledertværsnit: 4 mm² og 6 mm²
- Strøm: 45 A ved 4 mm², 53 A ved 6 mm²
- Mærkespænding: DC 1500 V
- Terminering: Crimp
- Kontaktmateriale: Kobber, tinbelagt
- Kontaktsystem: MULTILAM
- Isoleringsmateriale: PA
- Brandklasse: UL94-V0
- Temperaturområde: -40 °C til +85 °C
- IP-klassificering ved samlet stik: IP65/IP68 (1 m, 168 h)
- Godkendelser: IEC, UL
- GTIN/EAN: Ikke oplyst i de verificerede data
- Se datablad fra producenten
