Prøveledning silicone 1mm² 150cm GRÅ LK-4A-S10 19A 30V AC/60V DC Forgyldt stik

Stäubli

SKU:641033150-28

Produktoversigt

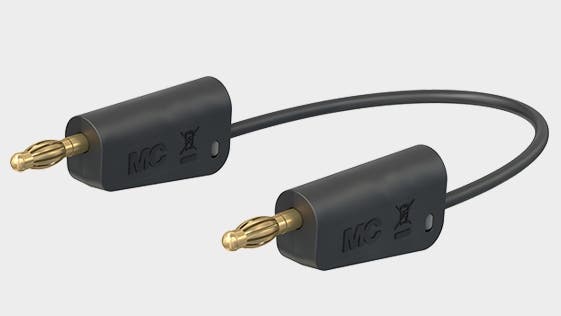

Denne tekst beskriver testledningfamilien LK-4A-S10 fra STAUBLI (katalognummer 64.1033-*). LK-4A-S10 er en højt fleksibel testledning med en silikone-isoleret leder på 1,0 mm², begge ender forsynet med stapelbare Ø4 mm MULTILAM lamellenstik. Produktet er specificeret til elektriske mærkedata på 30 V AC / 60 V DC og 19 A. Kontaktflader er guldbelagte (Au) og kontaktens grundmateriale er CuZn. Standard kabel-længder inkluderer 150 cm og andre længder er listet i producentdokumentationen.

Dokumentation

Producentens tekniske datablad indeholder de angivne mål og tekniske parametre. Se datablad fra producenten

Typiske anvendelser

Bruges som måleledning/testledning ved tilslutninger, hvor stapelbare Ø4 mm MULTILAM lamellenstik er påkrævet.
Anvendes til forbindelse mellem måleudstyr og prøvepunkter som forudsat af produktets elektriske mærkedata (30 V AC / 60 V DC, 19 A).

Teknisk beskrivelse

LK-4A-S10 testledning er konstrueret med fokus på fleksibilitet og pålidelig kontaktpåvirkning. Silikoneisoleringen (SIL) og ledertværsnittet 1,0 mm² er angivet i producentens materiale. Stiksystemets diameter er 4 mm, og stikene er udført som MULTILAM lamellenstik med guldbelagte kontaktflader. Producentens dokumentation angiver desuden, at måleudstyrstilbehøret er i overensstemmelse med IEC EN 61010-031 (angivet i databladet).

Kilder

Producentens datablad: Se datablad fra producenten

Specifikationer

Produktnavn: LK-4A-S10 (katalognummer 64.1033-*)
Producer: STAUBLI
Ledningsareal: 1,0 mm²
Isolationsmateriale: SIL (silikone)
Stikdiameter: Ø4 mm
Stiktype: Stapelbart MULTILAM lamellenstik (begge ender)
Mærkedata: 30 V AC / 60 V DC, 19 A
Kontaktoverflade: Au (guldbelagt)
Kontaktgrundmateriale: CuZn
Standard længder (eksempel): 150 cm (andre længder listet i databladet: 25, 50, 75, 100, 150, 200 cm)
Datasheet dato: 02.2024
Reference: Messzubehör nach IEC EN 61010-031 (angivet i producentdokumentation)
