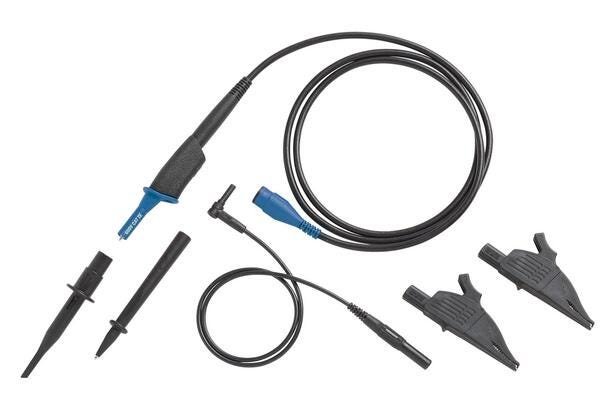

Dette probesæt fra Fluke er en Fluke VPS421-G (VPS421 series voltage probe set) designet som en spændingsprobe med 100:1 dæmpning. Produktet leverer måletegenskaber der er specificeret af producenten og er beregnet til brug sammen med angivne Fluke-instrumenter.
Funktioner og opbygning
Sikkerhedsskærmet 4 mm probe-spids.
100:1 attenuering.
150 MHz båndbredde.
Indgangsimpedans: 100 MΩ.
Indgangskapacitans: 5,2 pF.
Kabel længde: 1,2 m (3,9 ft).
Typiske anvendelser
Bruges sammen med følgende Fluke-instrumenter, som angivet i producentmaterialet:
Fluke ScopeMeter 190-serien.
MDA-500 serien (nævnt i producentinformationen).
Sikkerhed og spændingsgrænser
I en CAT III-klassificeret situation angives følgende arbejdsspændinger i producentens tekst:
Probe-spids til referenceledning: arbejds- spænding 2000 V (CAT III).
Probe-spids til jord/earth-ground: arbejds- spænding 1000 V (CAT III).
Specifikationer
Produktnavn: Fluke VPS421-G.
Serie: VPS421 series voltage probe set.
Farve: grå (grey).
Probe-spids: sikkerhedsskærmet 4 mm.
Dæmpning: 100:1.
Båndbredde: 150 MHz.
Indgangsimpedans: 100 MΩ.
Indgangskapacitans: 5,2 pF.
Kabellængde: 1,2 m (3,9 ft).
Arbejdsspænding (CAT III): probe-spids til referenceledning 2000 V; probe-spids til jord 1000 V.
