STAUBLI 15.0737

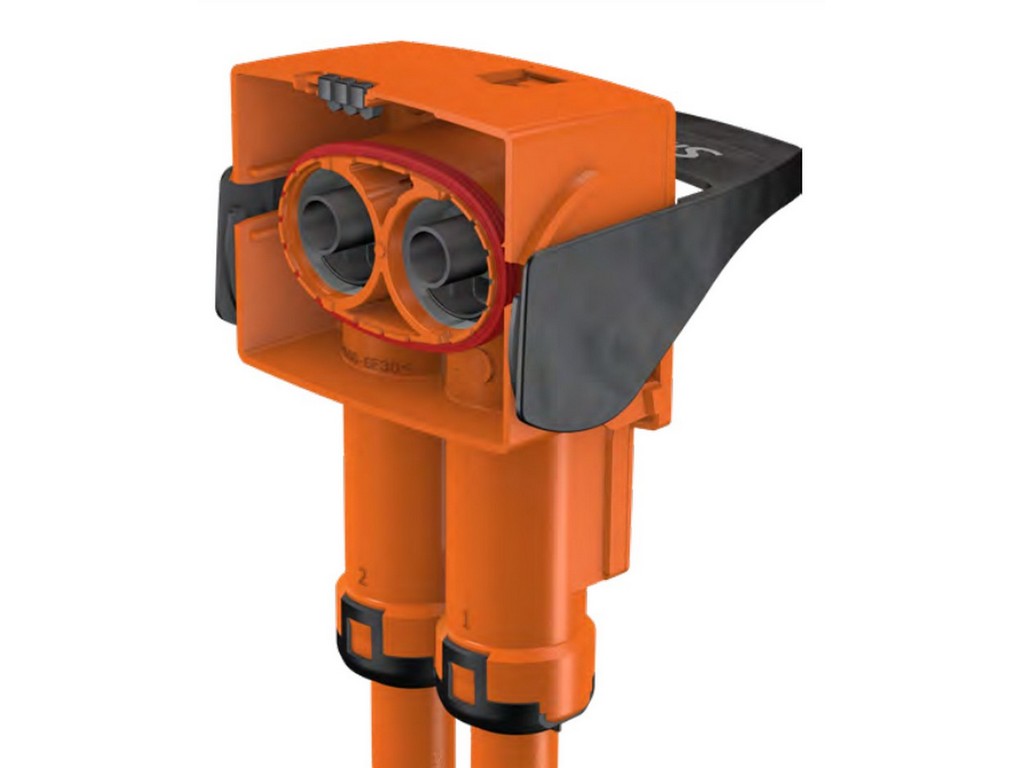

STAUBLI 15.0737 er et sokkelhus til PerforMore-serien, som bruges i højvoltforbindelser til eldrift og powertrain. Det er den del af connectoren, som indgår i den faste socket-side i systemet, og den hører til Stäublis Ø10 mm kontaktteknologi med MULTILAM-kontaktprincip.
I praksis er det en komponent til opbygning af en sikker og robust højvoltforbindelse, hvor der stilles krav til både strømføring, beskyttelse og pladsforhold. PerforMore-systemet er udviklet til krævende anvendelser som high-power charging, højspændingsbatterier, invertere og højspændingsfordelingsenheder.
Den tekniske opbygning er lavet til professionelle installationer, hvor der er behov for høj strømkapacitet i et kompakt format. I Stäublis dokumentation angives en mærkestrøm op til 600 A ved 40 °C, en mærkespænding på DC 1000 V og en prøvespænding på AC 4260 V i 1 minut ved 50 Hz. Når forbindelsen er samlet, er den angivet med kapslingsgrad IP6K9K og IP68.
Derudover er der lagt vægt på vibrationsbestandighed, EMC-afskærmning og en to-trins oplåsning, som hjælper med at adskille interlock og effektkontakter i den rigtige rækkefølge. Det er netop de detaljer, der gør den relevant i el-køretøjer og andre højvoltssystemer, hvor fejlkobling og utilsigtet frakobling skal undgås.
Typiske anvendelser
- El- og hybriddrivlinjer
- High-power charging (HPC)
- Højspændingsbatterier
- Invertere
- Højspændingsfordelingsenheder (HVDU)
Specifikationer
- Producent: STAUBLI
- MPN: 15.0737
- Type: PM-CS10-2SDD-AV
- Produkt: PerforMore socket housing
- Kontaktssystem: Ø10 mm
- Kontakttype: MULTILAM
- Mærkestrøm: op til 600 A ved 40 °C
- Mærkespænding: DC 1000 V
- Prøvespænding: AC 4260 V, 1 min/50 Hz
- Kapslingsgrad, samlet: IP6K9K og IP68 (1 m; 1 h)
Indholdet er genereret ved hjælp af AI - vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
