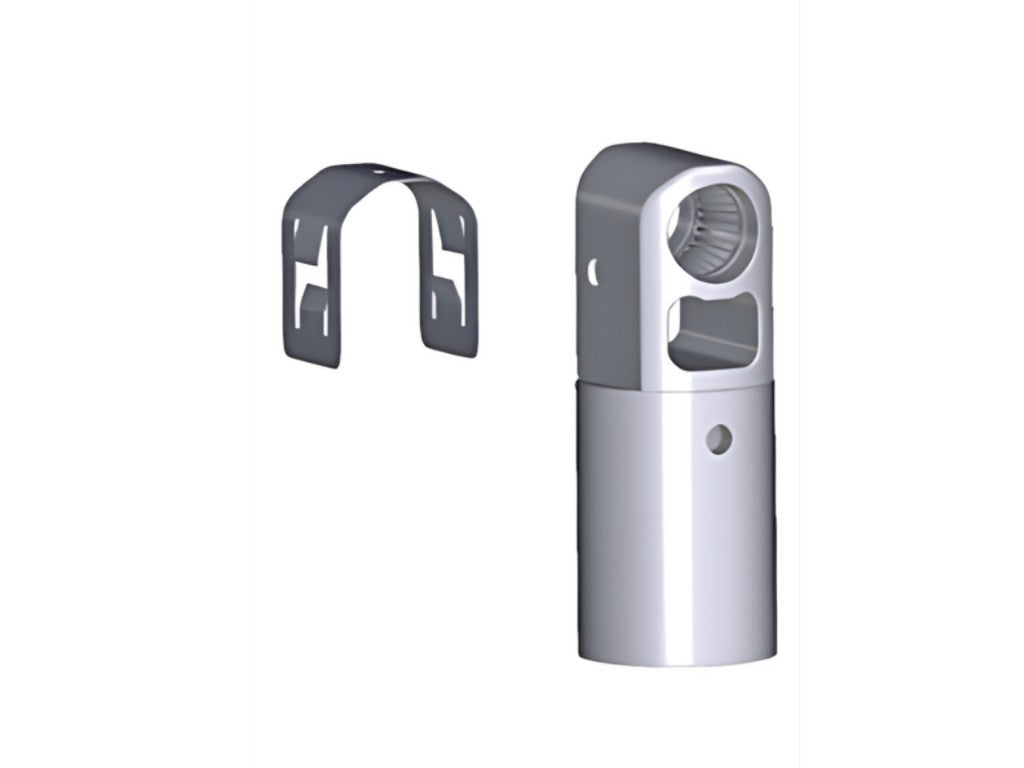

STAUBLI 15.5415 – PerforMore socket crimp connection til 95 mm²
STAUBLI 15.5415 er en socket crimp connection i PerforMore-serien, beregnet til 95 mm² ledere. Den bruges som den strømførende forbindelsesdel i et højvoltsstik, hvor der stilles krav til både sikkerhed, kompakt opbygning og stabil kontakt over tid.
I praksis er det en reservedel eller komponent til opbygning af PerforMore højvoltsforbindelser. Den er lavet til crimp-forbindelse, så leder og kontakt samles ved presning i stedet for svejsning. Det gør den relevant, når man arbejder med faste, reproducerbare samlinger i el- og køretøjstekniske installationer.
PerforMore-systemet er udviklet til elektriske drivlinjer, og denne socket indgår i løsninger med høj spænding og høj strøm. Den er specificeret til DC 1000 V og kan indgå i forbindelser, hvor den kontinuerlige strøm er angivet til op til 600 A, afhængigt af omgivelsestemperaturen. Kontaktbeskyttelsen er IP2X uden sammenkobling, og i sammenkoblet stand er beskyttelsesgraden IP68 og IP6K9K. Derudover har den et totrins HVIL-låsesystem, som hjælper med at sikre korrekt frakobling.
Til professionelle brugere er det især vigtigt, at den passer ind i et standardsat system. Her understøttes ledertværsnit på 50, 70 og 95 mm² i henhold til LV-216, og testspændingen er AC 4260 V i 1 minut ved 50 Hz. Temperaturområdet for crimp-forbindelser er -40 °C til +120 °C.
Typiske anvendelser
Socket crimp connection bruges i PerforMore højvoltsforbindelser, hvor der er behov for en kompakt og robust kontaktløsning til elektriske drivlinjer, højvoltsbatterier, invertere og højvoltsfordelingsenheder.
Specifikationer
- Manufacturer: STAUBLI
- MPN: 15.5415
- Type: PM-S10AV-CR95
- Produkt: PerforMore socket crimp connection
- Til ledertværsnit: 95 mm²
- Understøttede ledertværsnit: 50, 70 og 95 mm²
- Rated voltage: DC 1000 V
- Continuous current: up to 600 A, afhængigt af omgivelsestemperaturen
- Degree of protection, mated: IP68 og IP6K9K
- Unmated contact protection: IP2X
- HVIL: two-stage interlocking system
- Test voltage: AC 4260 V, 1 min / 50 Hz
- Temperature limits for crimp connections: -40 °C to +120 °C
