STAUBLI 15.0611-23

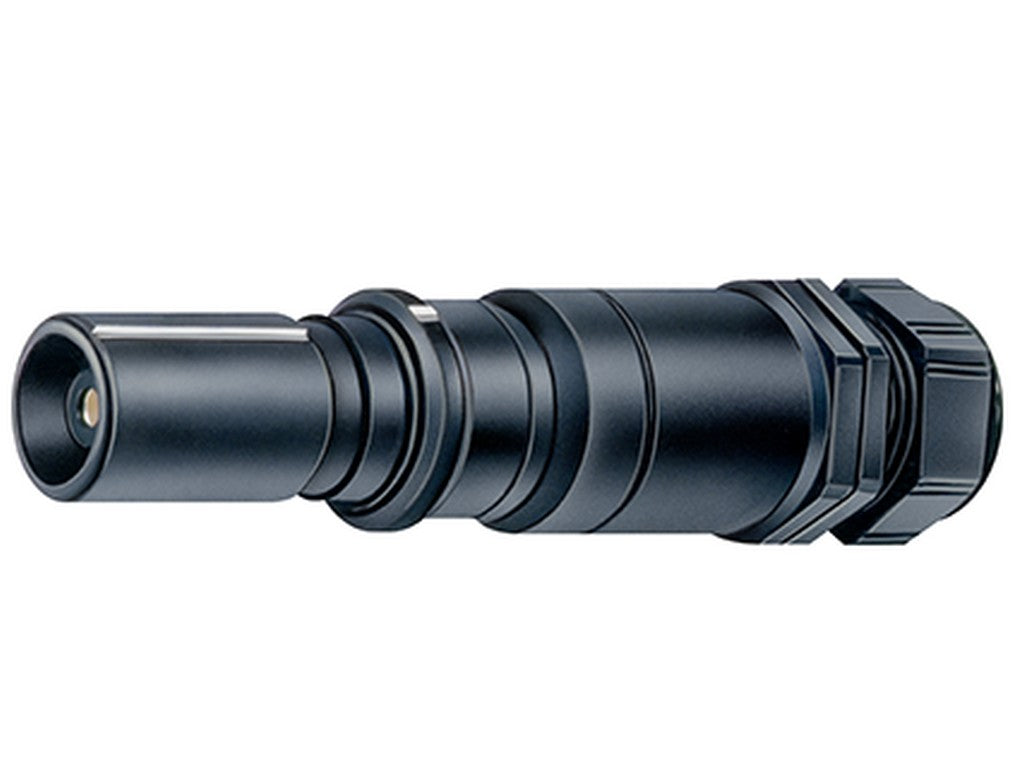

STAUBLI 15.0611-23 er en rund stikprop i Stäubli’s 16BV-serie. Den bruges, når der skal laves en solid og mekanisk sikker tilslutning på et fleksibelt kabel, og forbindelsen låses med bajonetlås. Det gør den velegnet i miljøer, hvor stikket skal kunne forbindes og afbrydes kontrolleret, uden at det løsner sig under drift.
Tilslutningen udføres med crimp, så lederen afsluttes i en fast samling i stedet for en skrueforbindelse. I denne variant er den beregnet til en ledertværsnit på 50 mm², og kabelindgangen er angivet til en yderdiameter på 15–28 mm. Det gør den relevant, når man arbejder med kraftigere fleksible kabler i en professionel installation.
De angivne mål viser også, at der er tale om en fysisk stor stikprop: den samlede længde er omkring 209 mm, og yderdiameteren er ca. 51,5 mm. Datasheetet angiver desuden en crimpsleeve med ydre diameter på 10 mm og en maksimal lederdiameter på 14 mm.
Typiske anvendelser
Stikproppen indgår typisk som en del af løsninger, hvor robuste kabeltilslutninger er nødvendige, og hvor bajonetlås samt crimpforbindelse passer til den måde, anlægget er opbygget på.
Specifikationer
- Producent: STAUBLI
- MPN: 15.0611-23
- Del af Stäubli 16BV rundstikserie
- Stikprop: KST16BV-NS/M40-50H
- Forbindelse: bajonetlås
- Tilslutning: crimp
- Beregnede kabeltyper: fleksible kabler, klasse 5
- Normeret ledertværsnit: 50 mm²
- Kabelgennemføring, Ø-område: 15–28 mm
- Samlet længde: ca. 209 mm
- Yderdiameter: ca. 51,5 mm
- Crimpsleeve, ydre Ø: 10 mm
- Maks. lederdiameter: 14 mm
