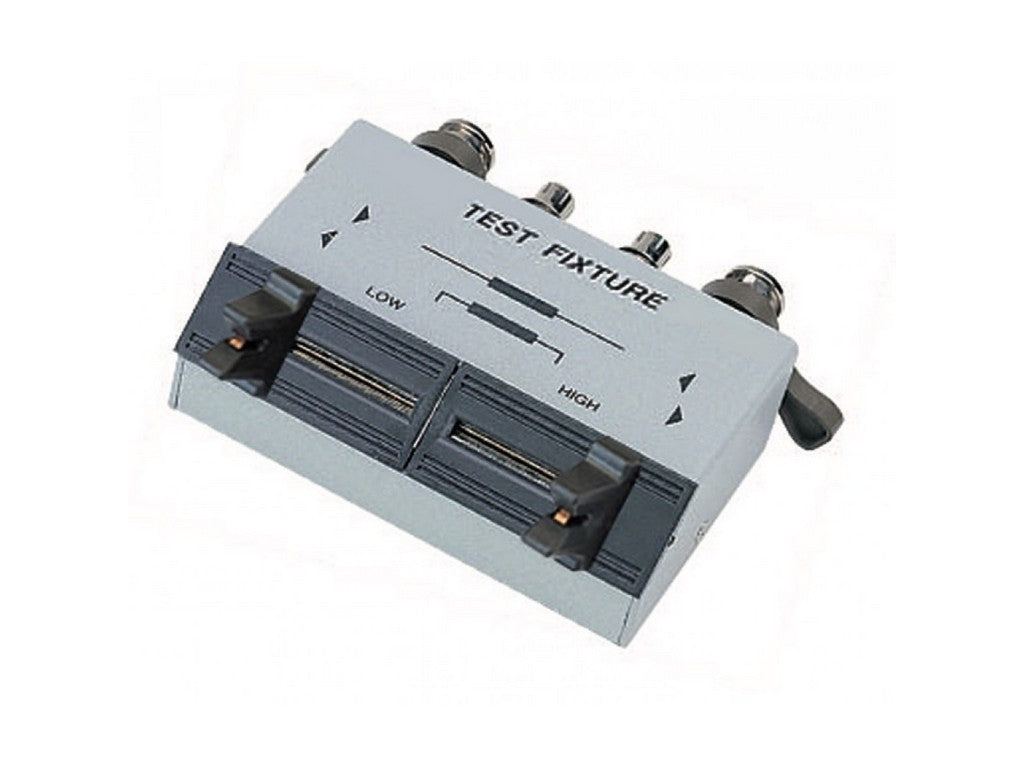

GW-INSTEK LCR-05
GW-INSTEK LCR-05 er en testfixtur til måling af aksiale og radiale komponenter med en LCR-måler. Den bruges, når man vil koble komponenten korrekt til målingen og få en stabil forbindelse, så aflæsningen bliver mere pålidelig i det daglige arbejde.
Fixturen arbejder som en 4-leder løsning, også kendt som Kelvin-måling. Det betyder i praksis, at den er beregnet til præcise målinger af modstand, kapacitans og induktans, hvor selve forbindelsen til komponenten skal være så ensartet som muligt. Den kan bruges ved målefrekvenser fra DC til 1 MHz og tåler op til ±35 V.
LCR-05 er oplagt i sammenhæng med GW Instek LCR-målere, blandt andet i LCR-800-, 6000- og 8000G-serien. For teknikeren giver den en mere fast og overskuelig opsætning end løse testledninger, især når der skal måles mange gennemgående komponenter i produktion, test eller service.
