Kabelsko CU fortinnet UL 120mm²-Ø12 EURO-serie m/insp.H

Beskrivelse

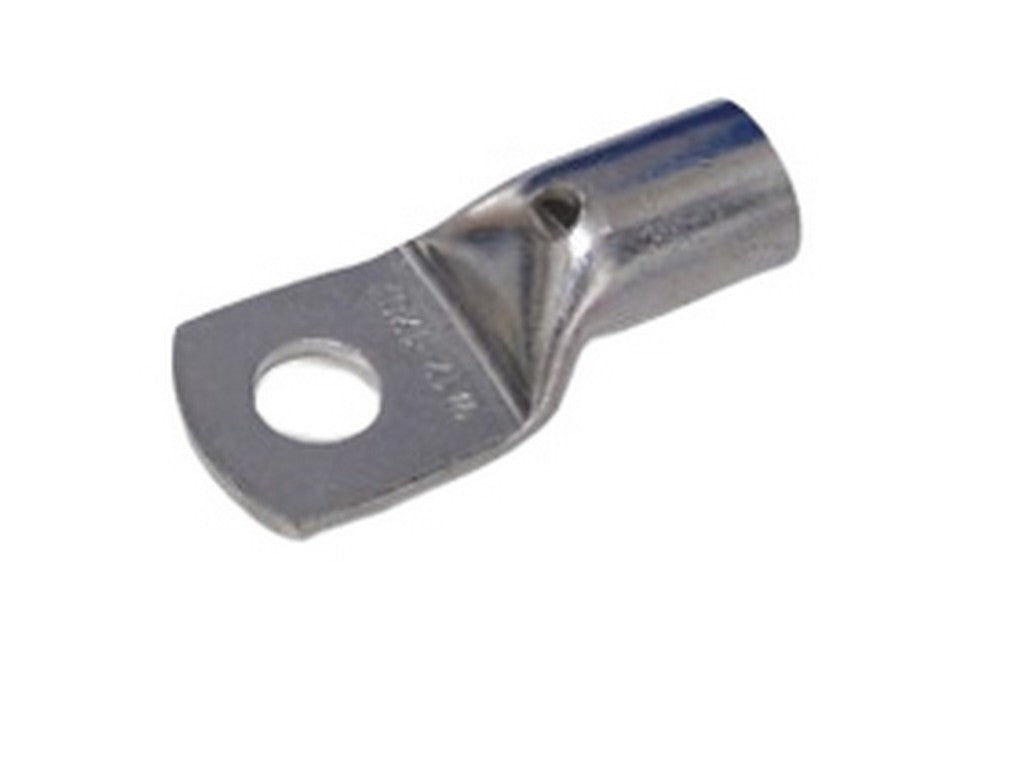

ICR12012SL er en rørkabelsko (R‑serie) til kobberledere med nominelt tværsnit 120 mm² og med M12 forbindelse. Varianten er angivet med suffikset SL, hvilket betyder, at kablet kan kontrolleres visuelt via et indbygget synshul efter indsættelse. Produktinformationen angiver materiale og dimensioner samt pakkestørrelse.

Materiale og udførelse

• Materiale: Kobber (Cu‑HCP 99,9%).
• Overflade: Tennet udførelse.
• Variant: SL‑udgave med synshul til visuel kontrol af indsat leder.

Teknisk funktion

ICR12012SL fungerer som en rørkabelsko til terminering/afslutning af en kobberleder med nominelt tværsnit 120 mm² og fastgøres ved hjælp af en M12 skrue. Synshullet muliggør kontrol af korrekt indsættelse af lederen, før forbindelse gennemføres.

Dokumentation

Producentens produktinformation og dimensionstabel er tilgængelig online. Se producentens produkt-side for den originale produkttabel og yderligere referenceinformation: Producentens produkt-side

Typiske anvendelser

ICR12012SL anvendes til terminering/afslutning af kobberledere med nominelt tværsnit 120 mm², hvor forbindelse sker med en M12 skrue. Synshullet bruges til visuel verifikation af korrekt indsættelse af lederen før fastgørelse.

Specifikationer

• Produktnavn: ICR12012SL.
• Producent angivet: WEITKOWITZ.
• Type: Rørkabelsko (R‑serie), SL‑variant (med synshul).
• Nominelt tværsnit: 120 mm².
• Anschlussgewindemaß (skrue): M12.
• Materiale: Kobber (Cu‑HCP 99,9%).
• Overflade: Tennet.
• Løbebarrel indvendig diameter (D2/d2): 13 mm.
• Samlet længde (L/l): 51 mm.
• Yderligere mål angivet i producentens tabel: d1 = 15 mm; d3 = 20 mm; B = 29 mm; A = 26 mm.
• Nettovægt pr. 100 stk: 7,85 kg (opført i producentens produkttabel).
• Pakkestørrelse: 25 stk pr. pakke.

Indholdet er genereret ved hjælp af AI – vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
