Produktoversigt
A14‑M14 er en ringkabelsko (A‑M serien) til kobberledere, dokumenteret på producentens produktside. Produktet er beregnet til en M14 skrue/bolt og er specificeret med mål L = 59 mm og B = 25 mm. A14‑M14 er angivet for fleksible ledertværsnit 50 mm² og lavtvundne ledere 70 mm².Beskrivelse og funktion

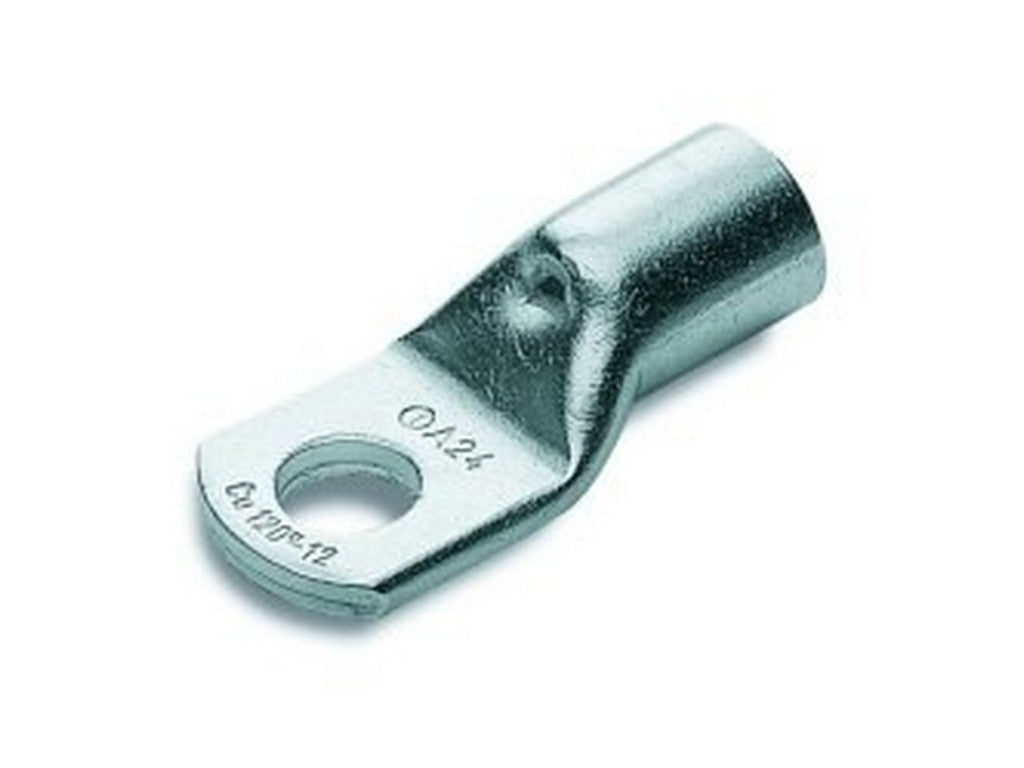

A14‑M14 er en ikke‑isoleret ringkabelsko designet til at skabe en elektrisk forbindelse mellem en kobberleder og en skrue- eller boltfæste. Ringkabelskonstru ktionen og den angivne skrue‑diameter (M14) sikrer mekanisk fastgørelse omkring skruens hoved, mens åbningen (inspektionshul) i kraven muliggør visuel kontrol af lederindføringen.Design og materialer
- Lederkrop i elektrolytisk kobber med renhed > 99,95% (angivet af producenten).
- Overfladebehandling: tinsygning/tinnet (tin plating) og afglødning (annealing).
- Inspektionshul ("spy hole") i kraven for kontrol af korrekt lederindføring.
- Standard emballeringsenhed: 100 stk. pr. pakke.
Anvendelse (kort)
Produktet fungerer som en mekanisk og elektrisk overgang mellem fleksible eller lavtvundne kobberledere og en skrue-/boltforbindelse med M14 diameter. A14‑M14 benyttes typisk der, hvor en ringforbindelse til M14‑bolt er specificeret og hvor ledere inden for de verificerede tværsnit skal termineres.Specifikationer
- Produktnavn: A14‑M14 (A‑M serie).
- Skrue-/bolt diameter: M14.
- Fleksibelt ledertværsnit: 50 mm².
- Lavtvundet ledertværsnit: 70 mm².
- Længde (L): 59 mm.
- Bredde (B): 25 mm.
- Lederkrop: elektrolytisk kobber med > 99,95% renhed.
- Overflade: tinning (tin plating); afglødet (annealing).
- Inspektionshul: Ja.
- Standard emballeringsenhed: 100 stk.
- Minimum driftstemperatur: -50 °C.
- Maximum driftstemperatur: 150 °C.
- Crimping‑geometri: hexagonal; indent (angivet af producenten).
- RoHS: Ja.
