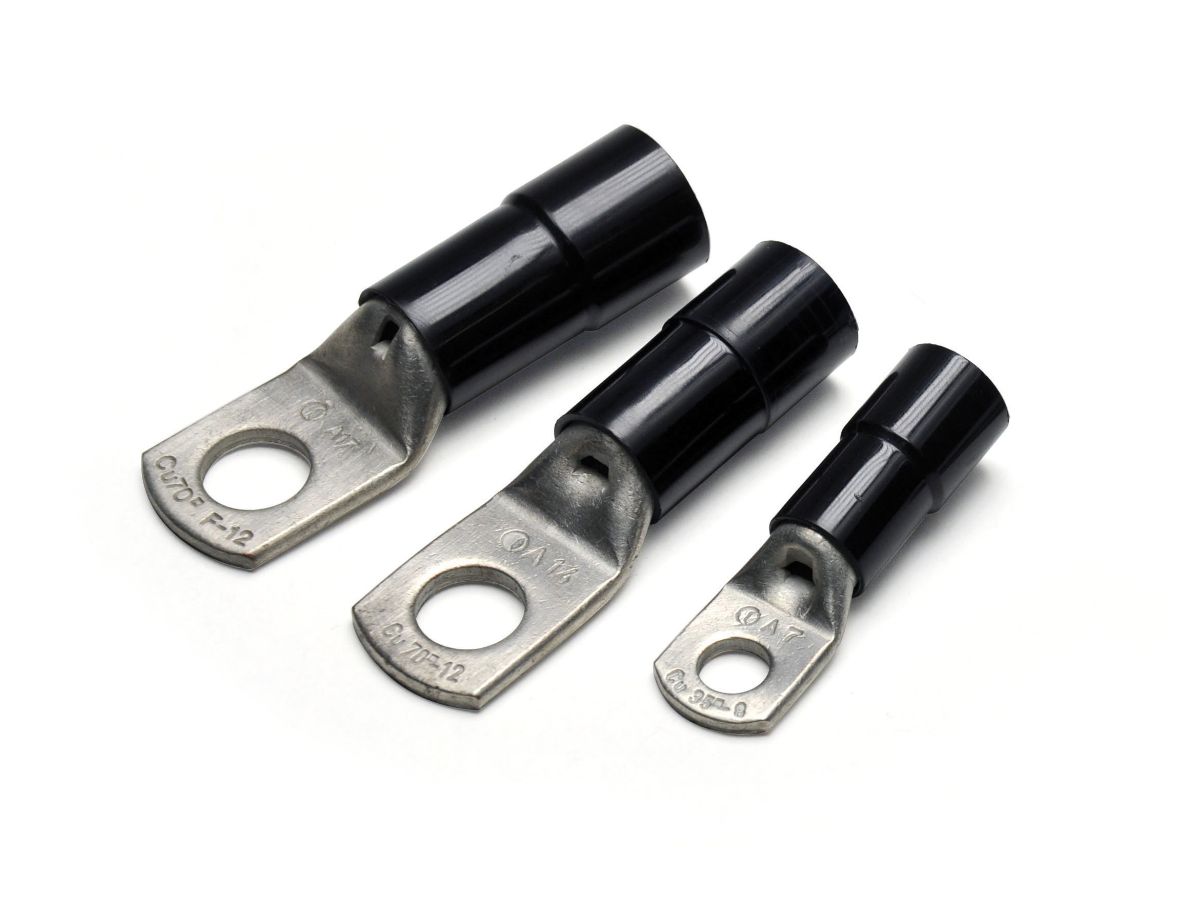

ANE3-M6 er en for-isoleret ringkabelsko fra CEMBREs ANE-M serie beregnet til kobberledere. Produktet er specificeret til en fleksibel leder på 16 mm² og anvender en M6 spændeskrue. Denne beskrivelse forholder sig udelukkende til data verificeret i producentmaterialet.
Teknisk beskrivelse
ANE3-M6 har et isoleringsrør i polyamid PA 6.6 i delvis udførelse (sort) og en øjeindvendig diameter (ØD) på 6,4 mm. Total længde er angivet til 42,6 mm. Ringkabelskoen er udført i kobber (min. 99,9 %) med tinbelægning (min. 3 μm) og er beregnet til brug med klasse 2 og 5 kobberledere.
Installation og dokumentation
Specificeret ledertværsnit: 16 mm² (fleksibel)
Fastgørelsesgevind: M6
Isoleringsmateriale: PA 6.6 (delvist isoleret, sort)
Producentens installationsinstruktioner beskriver valg af korrekt connector, afisolering, indsættelse af lederen og et enkelt midtkrimp. Følg de angivne crimpværktøjer og -dies fra CEMBRE for at opnå korrekt krimp. Se datablad fra producenten
Sikkerhed og overensstemmelse
Produktet er markeret som RoHS-kompatibelt og har toldkode 85369010 ifølge producentoplysninger. CEMBRE angiver generelt, at deres krimp-forbindere er UL-listed (UL486A-486B) og opført for CSA C22.2; de er beregnet til maks. 600 V bygningsinstallationer. Producentens vejledning anfører desuden, at komponenterne er til engangsbrug og skal crimpes med de anbefalede værktøjer på de-energiserede ledere.
