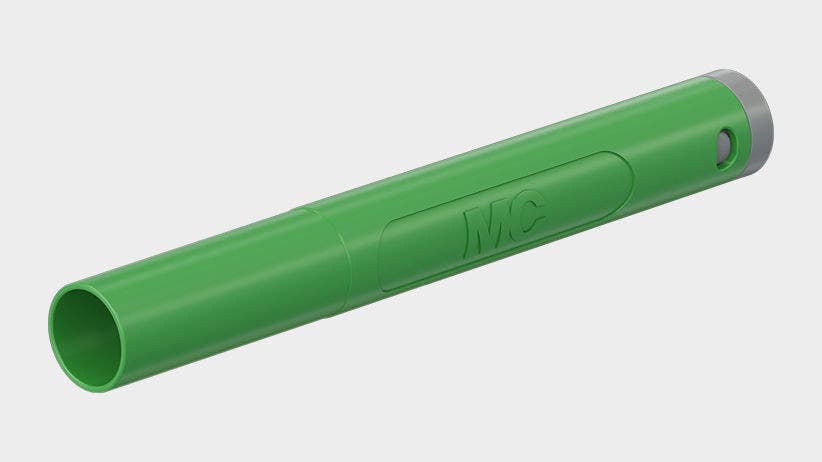

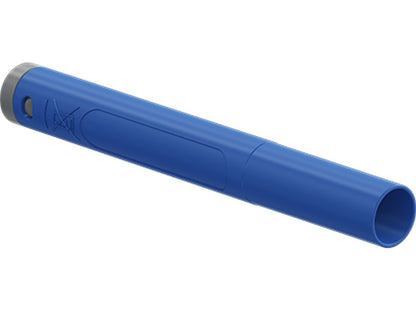

Denne in-line 4 mm stik, SACR25-4N-39-TW fra STAUBLI, er et ekstra slankt testtilbehør designet til selvmontering af testled. SACR25-4N-39-TW har en fjederbelastet MULTILAM-kontakt, en stiv isolerende hylse og anvender krympforbindelse til lederterminering.
Funktionelle egenskaber
In-line, ekstra slank konstruktion med diameter på plug-systemet: 4 mm.
Fjederbelastet MULTILAM-kontakt for kontakttryk og elektrisk forbindelse.
Rigid isolerende hylse for mekanisk støtte og isolering.
Krympforbindelse (crimp) til lederterminering.
Dokumentation
Producentens tekniske datablad indeholder de verificerede detaljer og dato for dokumentet (08.2024).
SACR25-4N-39-TW er beregnet til selvmontering af testled og er specificeret som et testtilbehør i henhold til IEC EN 61010-031. Produktet anvendes hvor en ekstra slank, 4 mm in-line stikforbindelse til testled er påkrævet.
Specifikationer
Produktnavn: SACR25-4N-39-TW (item number 66.2044-*)
Diameter af plug-system: 4 mm
Yderdiameter: 8.0 mm
Maks. kabeldiameter: 3.9 mm
Maks. ledertværsnit: 2.5 mm²
Kontaktmateriale (base): CuZn
Overfladebehandling kontakt: Ni (nikkel)
Rated values: 1000 V, CAT II / 32 A og 600 V, CAT III / 32 A
