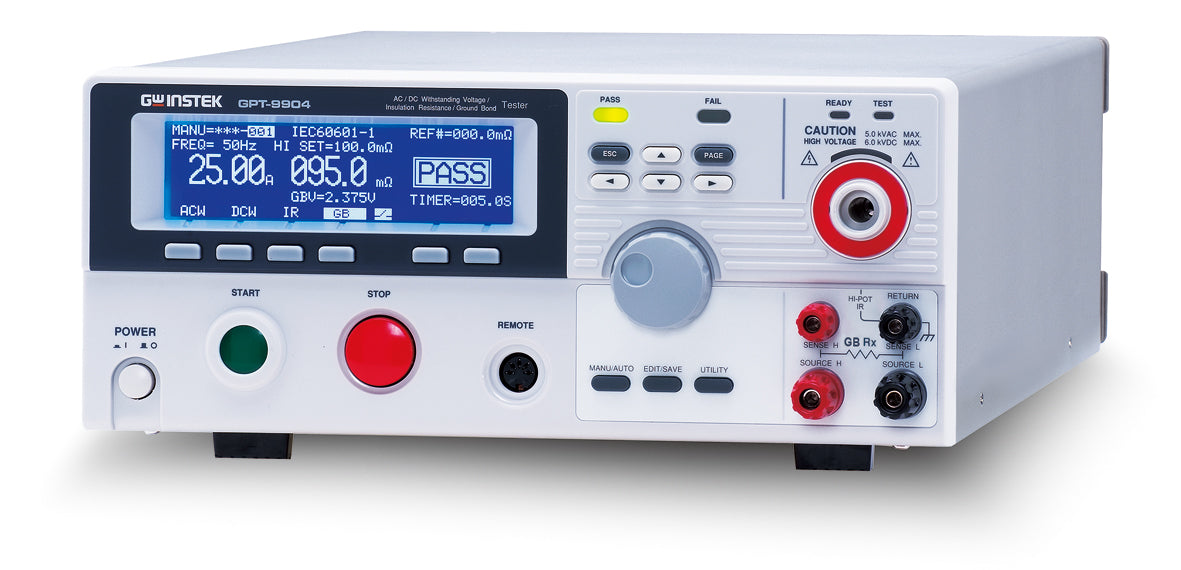

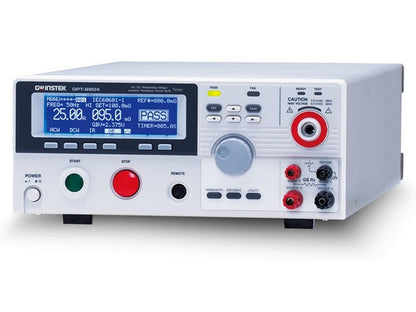

GW-INSTEK GPT-9904
GW-INSTEK GPT-9904 er en kombineret højpotentester til professionel sikkerheds- og kvalitetskontrol af elektrisk udstyr. Den samler fire testfunktioner i én enhed: AC withstand, DC withstand, insulation resistance og ground bond. I praksis betyder det, at man kan kontrollere både isolation, gennembrudsstyrke og jordforbindelse med samme instrument.
Det gør GPT-9904 relevant i miljøer, hvor elektriske produkter skal afprøves systematisk før levering eller i forbindelse med produktion og service. AC- og DC-withstanding bruges til at belaste komponenter og konstruktioner med høje spændinger. Insulation resistance-funktionen måler, hvor godt der er isoleret mellem ledende dele. Ground bond-funktionen tester jordforbindelsen med høj strøm og måler den lave modstand i forbindelsen.
Instrumentet dækker et bredt spændingsområde. Ved AC withstand kan testspændingen gå fra 0.050 kV til 5.000 kV AC, og ved DC withstand fra 0.050 kV til 6.000 kV DC. Isolationstest foregår med 50 V til 1000 V DC, mens ground bond arbejder med 3.00 A til 32.00 A AC. Det giver én samlet platform til flere typer sikkerhedstest, uden at man skal skifte mellem flere separate apparater.
Der er også funktioner, som er praktiske i en travl testproces. Instrumentet har blandt andet window comparator, arc detect, ramp-up og timerfunktion. Det giver mere kontrollerede testforløb og gør det lettere at gentage målingerne ensartet. På bagsiden findes RS232, USB (Device) og signal I/O, og der er også et frontmonteret remote terminal.
Typiske anvendelser
GPT-9904 bruges typisk i test af elektriske produkter, hvor der er behov for at dokumentere sikkerhed og elektrisk robusthed før idriftsættelse, levering eller frigivelse fra produktion.
Specifikationer
- Producent: GW-INSTEK
- MPN: GPT-9904
- 4-i-1 tester med AC withstanding, DC withstanding, insulation resistance og ground bond
- AC withstand: 0.050 kV til 5.000 kV AC
- AC withstand maksimal nominel belastning: 500 VA
- AC withstand maksimal nominel strøm: 100 mA
- DC withstand: 0.050 kV til 6.000 kV DC
- DC withstand maksimal nominel belastning: 100 W
- DC withstand maksimal nominel strøm: 20 mA
- Insulation resistance testspænding: 50 V til 1000 V DC
- Insulation resistance måleområde: op til 50.00 GΩ
- Ground bond udgangsstrøm: 3.00 A til 32.00 A AC
- Ground bond modstandsmåleområde: 10 mΩ til 650.0 mΩ
- Interface: RS232, USB (Device), GPIB option
- Front remote terminal: Standard
- Signal I/O: Standard
- Display: 240 x 64 dot matrix LED back light LCD
- Mål: 330 x 148 x 587 mm
- Vægt: ca. 27 kg
- Datasheet: Se datablad fra producenten
