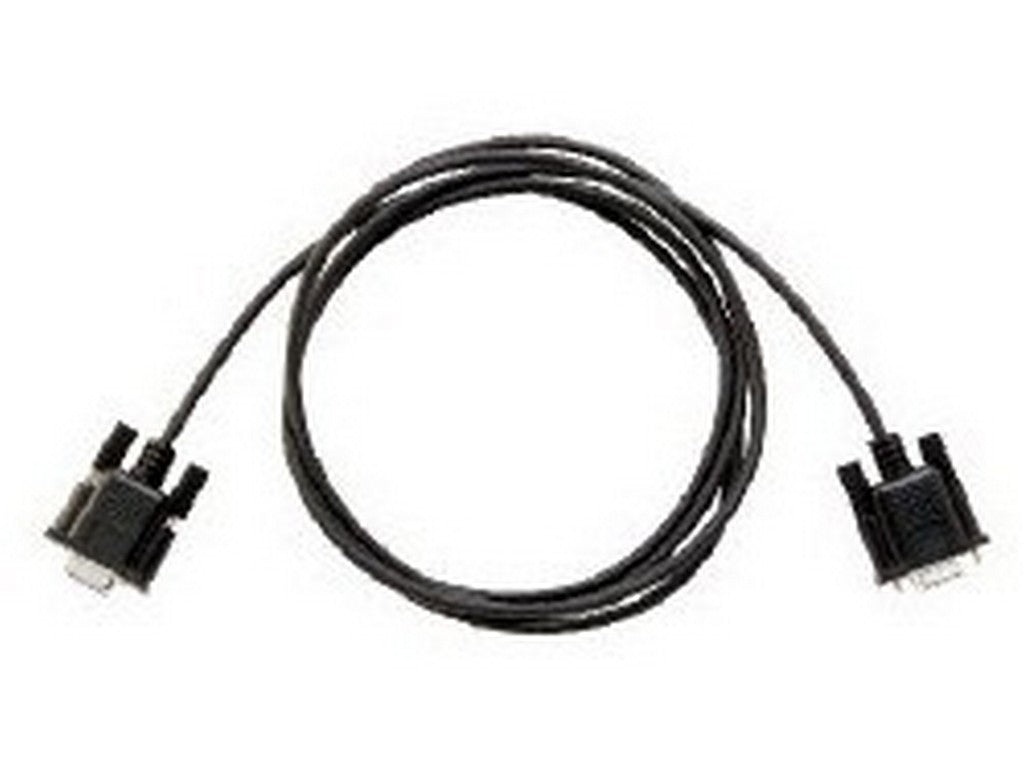

GW INSTEK GTL-232A
GTL-232A er et RS-232C kommunikationskabel til GW INSTEKs PSP-603, PSP-405 og PSP-2010-serier. Det bruges, når udstyret skal styres eller forbindes via RS-232 remote control, og det er derfor en fast del af opsætningen, når man arbejder med fjernstyring i test- og målemiljøer.
Kablet er et 9-polet hun-til-hun null-modem-kabel med en længde på cirka 2000 mm. Null-modem-opbygningen betyder, at det er lavet til direkte kommunikation mellem udstyr, hvor signalerne er krydset, så de rigtige sende- og modtageledninger kommer på plads. I PSP-seriens manual er GTL-232A angivet som det specialkabel, der skal bruges til RS-232 remote control.
Den interne tilslutning er dokumenteret af producenten: pin 2 er RxD, pin 3 er TxD, pin 4 er +12V (DTR), pin 5 er GND, mens pin 1, 6, 7, 8 og 9 ikke er forbundet. Det er nyttigt, når man vil forstå, hvordan kablet er opbygget i forhold til den konkrete styring af instrumentet.
