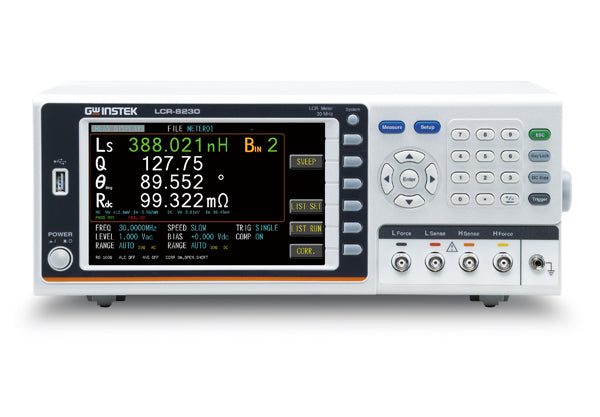

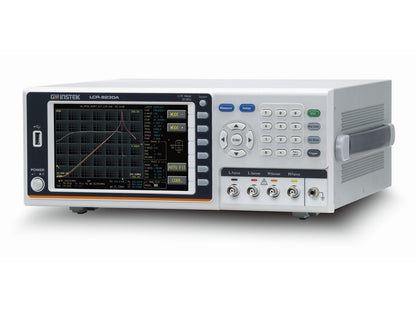

GW Instek 30 MHz High-Frequency LCR Meter

GW-Instek

SKU:LCR-8230A

Højfrekvent LCR-måler – GW‑INSTEK LCR-8230A

LCR-8230A er en model i GW‑INSTEKs LCR-8200(A) højfrekvens LCR-målerserie. Instrumentet måler elektriske parametre som impedans, induktans og kapacitans over et stort frekvensområde og præsenterer resultaterne på et 7" farve-LCD.

Funktioner og måleparametre

Testfrekvens: DC og 10 Hz op til 30 MHz.
Grundnøjagtighed: ±0.08%.
Måleparametre (op til fire samtidigt vist): Impedans (Z), Induktans (Ls/Lp), Kapacitans (Cs/Cp), AC Modstand (Rs/Rp), Quality Factor (Q), Dissipation Factor (D), Konduktans/Admittans (G/Y), Reaktans (X), Fasvinkel (θ), Susceptance (B) og DC-modstand (Rdc).
Udgangsimpedans: 25 Ω / 100 Ω (vælgbar).
Intern DC-bias: 0 til ±12 V.
7" LCD (800 × 480) til grafisk og numerisk visning.

Målemetoder og automatisering

List measurement: op til 15 trin med parametre som frekvens, Vac, Iac, DC bias, kompensation og BIN-trin; trigger: AUTO, REPEAT, SINGLE.
Sweep measurement: grafisk sweep med to samtidige sweepparametre (frekvens, Vac, Iac, BIAS V, Keep Trace).
Ekstra funktioner: Auto Level Control (ALC), korrektioner (Open/Short/HF Load/Load), V/I-monitor og comparator med PASS/FAIL/OK eller BIN 1–9.
A-serien (herunder LCR-8230A) tilbyder equivalent circuit model analysis med 7 forskellige modeller; 3-komponent analysen har 4 typer og 4-komponent analysen dækker 3 typer.

Interface og fysisk information

Standard interfaces: USB, GPIB, LAN, RS-232 og Handler; desuden USB Host og Trigger Input.
Test signalniveauer (eksempelværdier angivet i producentens specifikation): AC spænding og strømområder samt DCR spænding 1 Vdc (40 mA max.).

Teknisk dokumentation og fulde specifikationer findes i producentens datablad:

Se datablad fra producenten

Specifikationer

Model: LCR-8230A (GW‑INSTEK)
Testfrekvens: DC, 10 Hz ~ 30 MHz
Grundnøjagtighed: ±0.08%
Udgangsimpedans: 25 Ω / 100 Ω (vælgbar)
Intern DC-bias: 0 ~ ±12 V
Display: 7" farve-LCD (800 × 480)
Maks. parametre vist samtidigt: 4
Interfaces: USB, GPIB, LAN, RS-232, Handler, USB Host, Trigger Input
Test speed: MAX 2.5 ms (>10 kHz), FAST 50 ms (>20 Hz), MEDIUM 100 ms, SLOW 300 ms, SLOW2 600 ms
Test signalniveauer: AC Voltage 10 mV ~ 2 Vrms (f ≤ 1 MHz), 10 mV ~ 1 Vrms (f > 1 MHz eller f ≤ 1 MHz og RO=25 Ω); AC Current 100 μA ~ 20 mArms (RO=100 Ω), 200 μA ~ 40 mArms (RO=25 Ω); DCR Voltage 1 Vdc (40 mA max.)
Equivalent circuit model analysis: 7 modeller; 3-komponent analyse (4 typer), 4-komponent analyse (3 typer)
Power: AC 100 V ~ 240 V, 50/60 Hz; Forbrug: 65 VA (max.)
Dimensioner: 346 × 145 × 335 mm
Vægt: ca. 3.3 kg
