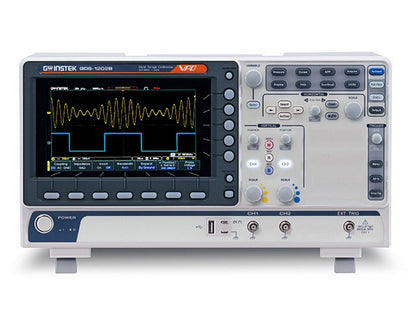

GW-INSTEK GDS-1102B
GW-INSTEK GDS-1102B er et digitalt storage oscilloskop med 2 kanaler og 100 MHz båndbredde. Det bruges, når man vil se og analysere elektriske signaler direkte på skærmen i stedet for kun at måle talværdier. Her får man et instrument til fejlfinding, udvikling og almindelig test i elektroniske kredsløb.
Den høje realtids-sampling på op til 1 GSa/s og en hukommelsesdybde på op til 10 Mpts pr. kanal gør det muligt at fange og gemme detaljer i signalet. Det er især relevant, når forløbet ændrer sig hurtigt, eller når man skal kunne gå tilbage og se, hvad der faktisk skete i målingen.
Skærmen er en 7" WVGA farve-TFT, og opdateringshastigheden på op til 50.000 wfms/s hjælper med at få bevægelser og transienter frem tydeligt. Samtidig har modellen bus-trigger og dekodning til I2C, SPI, UART, CAN og LIN, så den også giver mening i arbejde med serielle kommunikationssignaler.
På fronten og i brugen er den tænkt som et praktisk instrument til teknisk arbejde, hvor man hurtigt skal kunne sætte op, måle og aflæse signaler uden unødigt bøvl. USB 2.0 host og device er med, mens Ethernet kun findes på udvalgte 4-kanals modeller.
Specifikationer
- Producent: GW-INSTEK
- MPN: GDS-1102B
- 2-kanals digitalt storage oscilloskop
- Båndbredde: 100 MHz (-3 dB)
- Realtids-sampling: op til 1 GSa/s
- Hukommelsesdybde: op til 10 Mpts pr. kanal
- Display: 7" WVGA farve-TFT, 800 x 480 pixel
- Waveform update rate: op til 50.000 wfms/s
- Seriel bus trigger og dekodning: I2C, SPI, UART, CAN og LIN
- Interfaces: USB 2.0 host og USB 2.0 device
- Datablad: Se datablad fra producenten
Indholdet er genereret ved hjælp af AI - vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
