Fluke 393 FC-strømtang, IRR1-sol strålingsmåler, MC4-testkabel sæt

Dette målekit fra Fluke

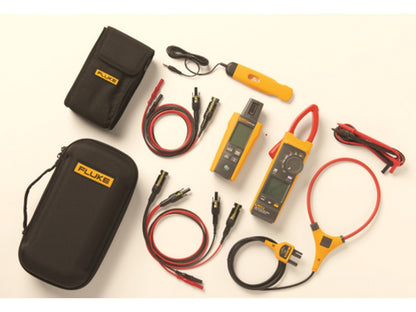

FLK-393-IRR-PVLEAD er et samlet målekit fra Fluke, der leveres som en komplet pakke til måling og dokumentation relateret til fotovoltaiske anlæg. Kit’et indeholder en Fluke 393 FC tangmeter, en IRR1-SOL solirradiansmåler, Pomona PVLEAD1/PVLEAD3 MC4 soltestledninger samt tilhørende tilbehør.

Komponenter og nøgleegenskaber

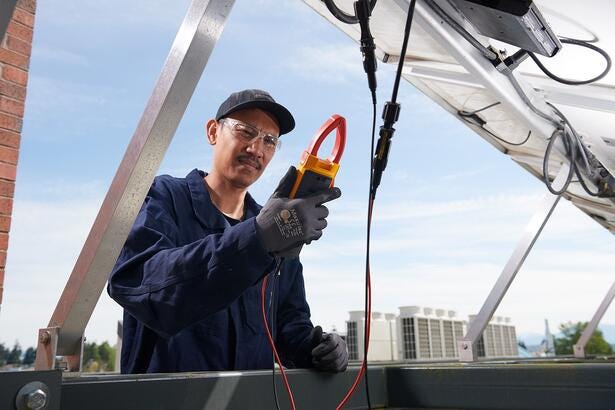

• Fluke 393 FC tangmeter: CAT III 1500 V klassificering; måler op til 1500 V DC og op til 1000 V AC ved brug af testledninger; måler op til 999.9 A gennem tangkæben; inkluderer 18 in iFlex fleksibel strømprobe.
• IRR1-SOL solirradiansmåler: måleområde 0 til 1400 W/m² med opløsning 1 W/m²; inkluderer indbygget temperaturføler og ekstern temperaturprobe (80PR-IRR) med sugekop; integreret kompas og inklinationssensor; designet til måling af irradians, temperatur, inklination og retning.

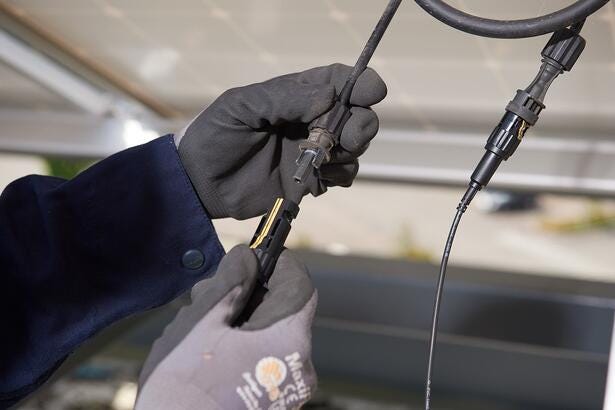

• Pomona PVLEAD1/PVLEAD3 MC4 solar test leads: tillader inline fotovoltaisk test uden afbrydelse af produktion og overholder IEC/EN 61010-031.

Fluke angiver, at der findes manualer og tekniske dataark for sættet og de enkelte komponenter på Flukes officielle produktsider og medierepositorium. Se datablad fra producenten

Typiske anvendelser

• Bestemmelse af faktisk solirradians (W/m²) ved udmåling af solressourcen og skyggeforhold for et site.
• Måling af irradians og temperatur for at beregne IV‑kurver og fastslå reel effektproduktion efter installation.
• Sammenligning og fejlfinding ved afvigende elektrisk output ved hjælp af samtidige irradians- og temperaturmålinger.

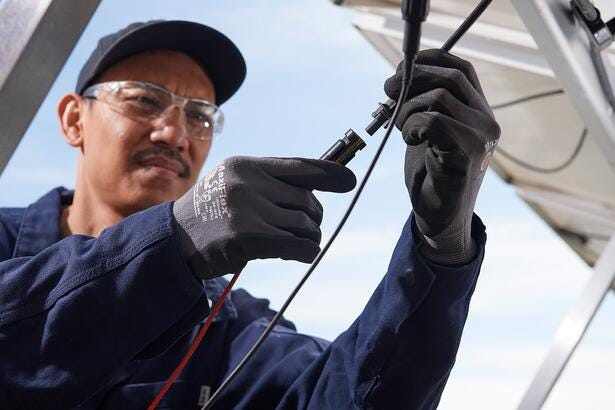

• Inline PV-test uden at afbryde produktion ved brug af de medfølgende MC4 testledninger.

Specifikationer

• Produktnavn / model: FLK-393-IRR-PVLEAD (Part# 5337401)
• Indhold: Fluke 393 FC tangmeter; Fluke IRR1-SOL solirradiansmåler; Pomona PVLEAD1/PVLEAD3 MC4 testledninger; tilbehør.
• Fluke 393 FC: CAT III 1500 V; måler op til 1500 V DC; op til 1000 V AC med testledninger; op til 999.9 A gennem tangkæben; inkluderer 18 in iFlex strømprobe.
• IRR1-SOL irradians: 0 til 1400 W/m², opløsning 1 W/m², målenøjagtighed ±(5 % + 5 digit).
• IRR1-SOL temperaturmåling: -30 °C til 100 °C (angivet som -22 °F til 212 °F i datasheet); ekstern probe 80PR-IRR inkluderet.
• IRR1-SOL inklination: -90° til +90°, opløsning 0.1°; kompas 0°–360° med opløsning 1° (kompasnøjagtighed ±7°).
• IRR1-SOL IP‑beskyttelse: IP40.
• IRR1-SOL strømkilde: 4 AA alkaline batterier; batterilevetid typisk 50 timer.
• IRR1-SOL dimensioner: 150 x 80 x 35 mm; vægt: 231 g.
• Testledninger: overholder IEC/EN 61010-031 for inline PV-test.

Indholdet er genereret ved hjælp af AI – vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
