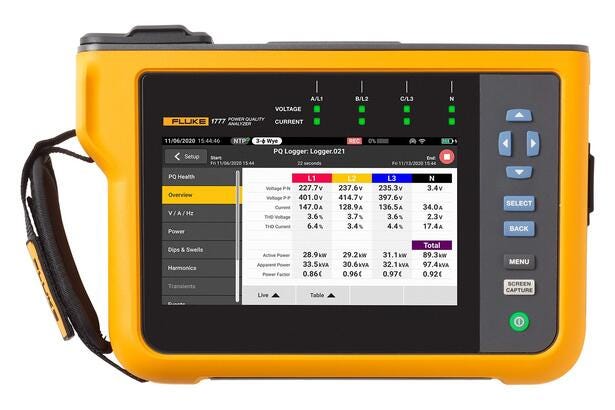

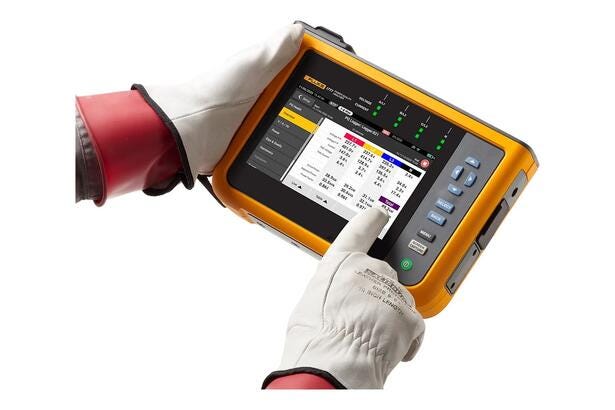

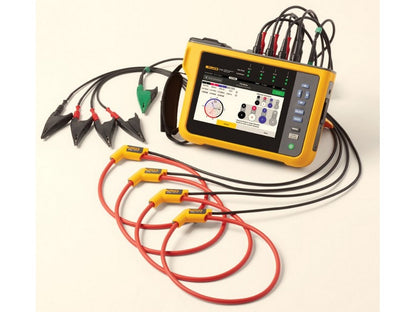

Fluke 1777 Power Quality Analysator 3-faset m/4 FLEX1500A strømprober

Fluke

SKU:FLUKE-1777

Produktoversigt

Denne beskrivelse omhandler Fluke 1777, en enhed i Fluke 1770 Series trefasede power quality analyzers. Fluke 1777 er konstrueret til automatisk måling, logning og analyse af effektkvalitet med mulighed for højhastigheds transientopsamling.

Måle- og analysefunktioner

Automatisk indfangning af kritiske power quality-parametre ved opstart af en målesession.
Højhastigheds transientopsamling med måleområde på ±8 kV og sampling op til 20 MS/s (Fluke 1777-specifik).
Strømmålinger med understøttelse af Rogowski- og clamp-sensorer samt DC-strøm via separat DC-klemmeadapter.
Indbygget dataanalyse- og rapporteringsfunktionalitet gennem Fluke Energy Analyze Plus-software (med understøttelse af bl.a. EN 50160 og IEEE 519 rapporter).

Typiske anvendelser

Energimålinger og belastningstest (angivet i producentens applikationstabel for 1770-serien).
Harmoniske undersøgelser inklusive op til h100 harmonikker (som angivet i dataspecifikationerne).

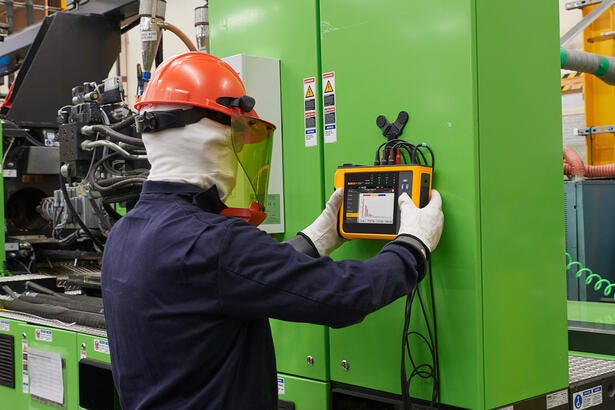

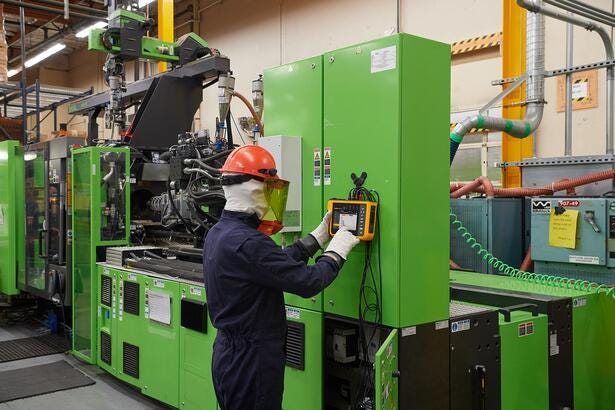

Undersøgelser af årsager til uventede udløsninger af sikringer/kredsløb (nuisance breaker tripping).
Opdagelse og karakterisering af udstyrssvigt forårsaget af transiente overspændinger.

Dokumentation

Yderligere tekniske detaljer og komplette specifikationer findes i producentens datablad:

Se datablad fra producenten

Specifikationer

Model: Fluke 1777 (del af Fluke 1770 Series Three-Phase Power Quality Analyzers)
Spændingsindgange: 4 inputs (3 faser + neutral), 5 stik; reference til PE
Målekategori: 1000 V CAT III / 600 V CAT IV
Maks. indgangsspænding: 1000 V rms / 1000 V dc (1700 Vpk)
Båndbredde for PQ-målinger: DC til 30 kHz (ekskl. transients)
Transientmåleområde: ±8 kV; transient båndbredde DC til 1 MHz
Transient sampling (Fluke 1777): op til 1 MS/s og 20 MS/s (afhængig af funktion)
Samplingfrekvens for spænding og strøm (PQ): 80 kS/s ved 50/60 Hz; opløsning 24-bit synkron sampling
Harmonikker: h0 … h100; THD beregning og interharmonikker som angivet i databladet
Datalagring: 32 GB microSD-kort installeret (Fluke 1777)
Interfacer: Ethernet 1 Gbit/s, USB-A, USB-C, WiFi 802.11ac (2,4/5 GHz), Bluetooth 5.0, valgfrie LTE-moduler (afhængigt af konfiguration)
Nøjagtighed og standardoverholdelse: IEC 61000-4-30 Class A (oplyst i producentens dokumentation); yderligere overensstemmelses- og harmonikastandarder angivet i databladet (f.eks. IEC 61000-4-7, IEEE 519, EN 50160 mv.)
