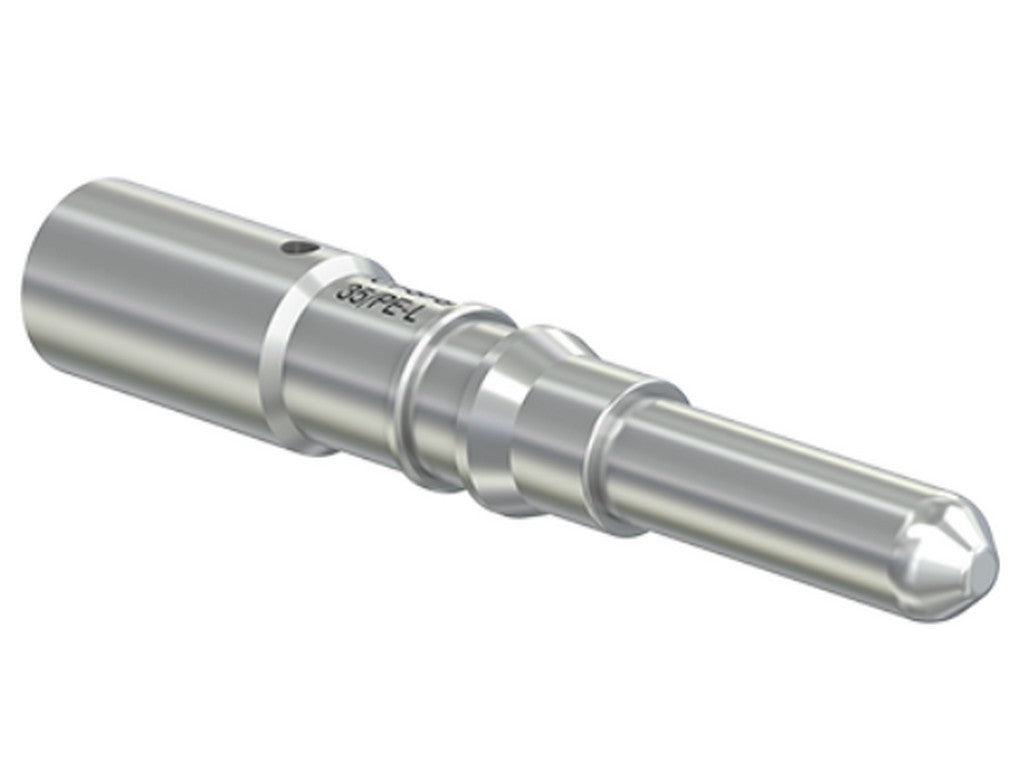

STAUBLI 33.0706 – CT-SP8/35/PE-L AG
Her er der tale om en Ø8 mm pin-kontakt til beskyttelsesjord, altså PE-forbindelsen i et CombiTac-system. Den bruges, når jordforbindelsen skal være en fast og sikker del af den samlede opkobling, og den er opbygget til at mate først mod Ø12 mm kontakter. Det er en detalje, der er vigtig i praksis, fordi jordforbindelsen dermed etableres tidligt i sammenkoblingen.
Kontaktens ledertværsnit er 35 mm², og den er beregnet til Cu-ledere i klasse 5 og 6 med crimp-terminering. For en montør betyder det, at forbindelsen etableres med kabelcrimpning i stedet for skrue eller lodning. Den tekniske opbygning gør den velegnet i installationer, hvor der stilles krav til en robust PE-forbindelse og en tydelig mekanisk kontaktflade.
Af de målbare egenskaber er især den nominelle diameter på 8 mm, den gennemsnitlige glidekraft på 6,5 N, 100.000 mating cycles og en kortslutningsstrøm på 1,6 kA i 3 sekunder relevante. De tal fortæller noget om, hvordan kontakten indgår i et system, der skal kunne kobles til og fra mange gange uden at miste den elektriske funktion.
Typiske anvendelser
- PE-forbindelse i CombiTac-modulopbygninger
- Applikationer med krav om først-mating af jordforbindelsen
- Professionelle installationer med Crimp-termineret Cu-leder
Specifikationer
- Producent: STAUBLI
- MPN: 33.0706
- Type: CT-SP8/35/PE-L AG
- Kontakt: Ø8 mm pin-kontakt
- Anvendelse: Protective earth (PE)
- Første mating mod: Ø12 mm kontakter
- Leder tværsnit: 35 mm²
- AWG: 2
- Terminering: Crimp termination (C)
- Ledertype: Cu, klasse 5 og 6
- Kortslutningsstrøm 3 s: 1.6 kA
- Nominel diameter: 8 mm
- Gennemsnitlig glidekraft: 6.5 N
- Mating cycles: 100,000
- Datablad: Se datablad fra producenten
