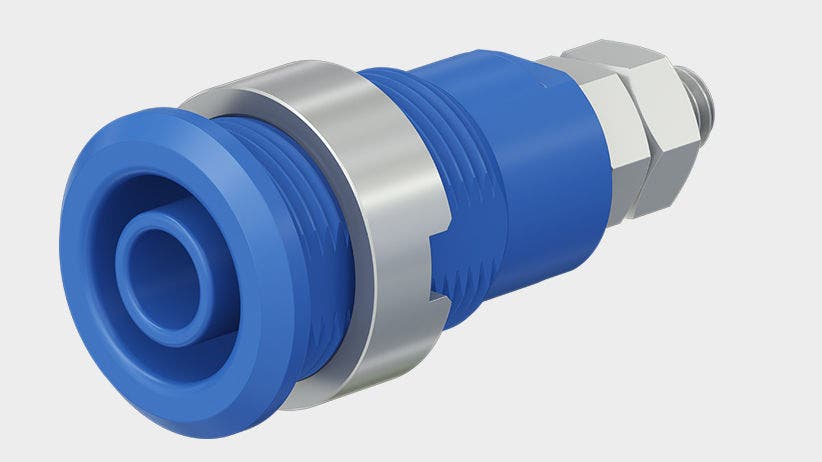

Denne beskrivelse omhandler SLB4-G fra STAUBLI, en panelmonteret isoleret, rigid 4 mm-sokkel designet til at acceptere fjederbelastede 4 mm-stik med stiv isoleringshylster. SLB4-G er udført med en maskinbearbejdet messing kontaktkrop og en guldbelagt (Au) elektrisk kontaktflade. Isoleringsmaterialet er specificeret som UL94 V-0.
Funktion og opbygning
Panelmonteret, isoleret 4 mm-sokkel til fjederbelastede Ø 4 mm stik.
Kontaktmateriale: maskinbearbejdet CuZn (messing) med Au-overfladebehandling på kontaktfladen.
Isolering klassificeret UL94 V-0.
Elektrisk forbindelse etableres via en M4-gængestift og et loddestik/hul til lodning.
Dokumentation
Stäubli publicerer et dedikeret datablad for SLB4-G (Data sheet SLB4-G 02.2022). For tekniske detaljer og komplet produktinformation henvises til producentens datablad:
Se datablad fra producenten
Specifikationer
Produktnavn: SLB4-G
Producent: STAUBLI
Producentens varenummer: 23.3020-26
Diameter plug-system: 4 mm
Accept af stik: fjederbelastede Ø 4 mm stik med stiv isoleringshylster
Rated values: 1000 V (CAT III) / 32 A; 600 V (CAT IV) / 32 A
