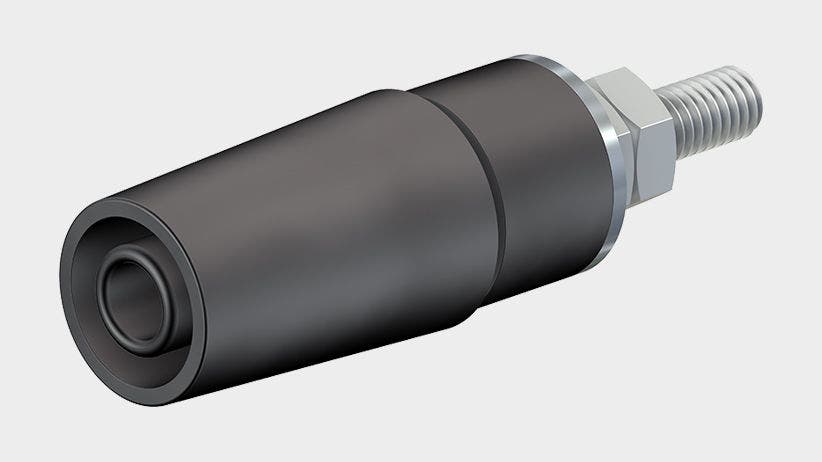

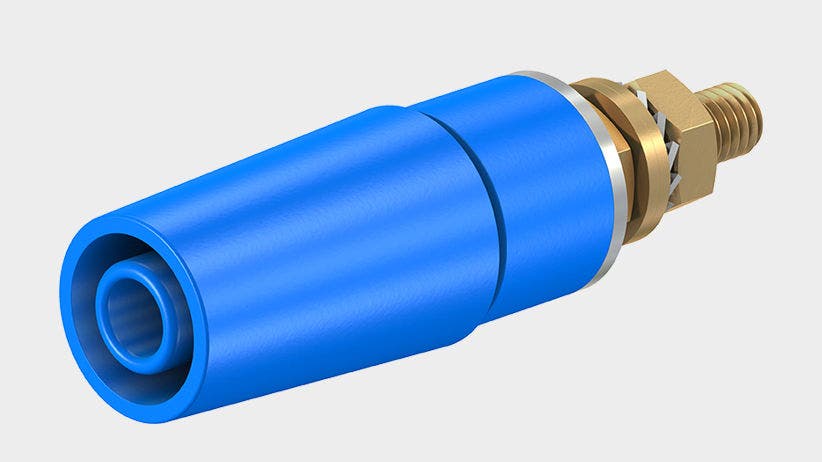

Denne isolerede, faste Ø 4 mm monteringsbøsning (SAB4-G, varenr. 23.3050-*) fra STAUBLI er en panelmonteret bøsning, designet til at acceptere fjederbelastede Ø 4 mm stik med fast isolerende hylster. Bøsningen er drejebearbejdet i messing og udføres som en overflademonteret enhed, der fastgøres i forborede paneler af plast, metal m.fl. Den elektriske tilslutning udføres med en skruebolt M4.
Funktion og konstruktion
SAB4-G er konstrueret som en isoleret, rigid kontaktbøsning med en kontaktflade belagt med Au (guld). Basematerialet for den elektriske kontakt er CuZn (messing). Produkttekst og tekniske data angiver specifikt at bøsningen er beregnet til Ø 4 mm plug-system og leveres som en samlet enhed med fastgørelsesdele.
Dokumentation
Den officielle producentdokumentation indeholder detaljerede tekniske data og godkendelsesoplysninger. Se datablad fra producenten
Typiske anvendelser
Montering i forborede paneler af plast, metal eller tilsvarende materialer (overflademontering), som angivet i producentdokumentationen.
Modtagelse af fjederbelastede Ø 4 mm stik med fast isolerende hylster, som specificeret for SAB4-G.
Specifikationer
Produktnavn: SAB4-G (varenr. 23.3050-*)
Diameter plug-system: 4 mm
Rated values: 1000 V, CAT II, 32 A
Overfladebehandling, elektrisk kontakt: Au (guld)
Base material, elektrisk kontakt: CuZn (messing) / drejebearbejdet messing
Montering: Overflademonteret i forborede paneler af plast, metal, etc.
