STAUBLI 65.3300-22

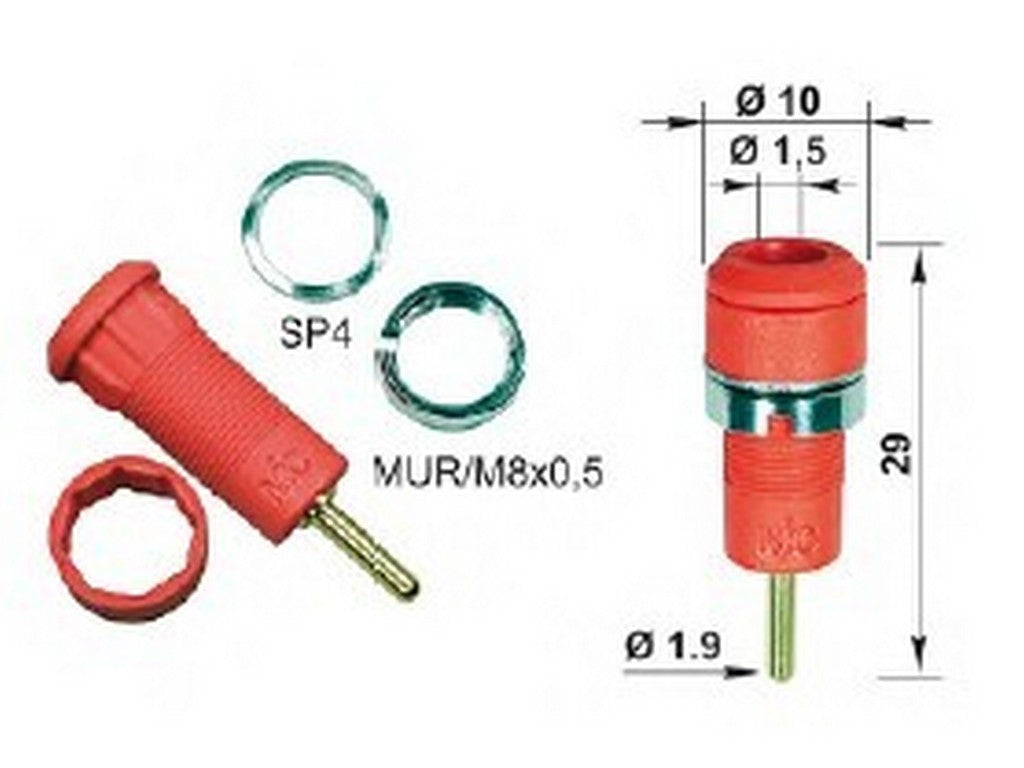

65.3300-22 er en isoleret panelterminal til medicotekniske opbygninger. Den bruges, når man vil føre en elektrisk forbindelse gennem et panel på en kontrolleret og berøringssikker måde. Terminalen følger DIN 42802 og er bygget med en fast, guldbelagt Ø1,5 mm pin, som passer til fjedrende Ø1,5 mm sokler.
I praksis betyder det, at den er velegnet dér, hvor forbindelsen skal være stabil, men samtidig let at koble til og fra uden værktøj. Den runde tilslutningspin har en ydre diameter på Ø1,9 mm, og terminalen kan enten monteres på overfladen eller presses ind i et forboret panel. For panelmontage kræves et hul på > 10,5 mm, som angivet i kataloget.
Farvekoden 22 angiver rød udførelse. Det gør det lettere at holde styr på kredse og tilslutninger i installationer, hvor flere lignende terminaler indgår side om side.
Typiske anvendelser
Terminalen indgår i medicotekniske installationer, hvor DIN 42802 anvendes til overførsel af body action voltages, altså signaler og forbindelser, der føres væk fra patienten, for eksempel i forbindelse med ECG og patientmonitorering.
Specifikationer
- Producent: STAUBLI
- MPN: 65.3300-22
- Type: MLB1,5-R
- Standard: DIN 42802
- Udførelse: isoleret panelterminal
- Kontakt: fast, guldbelagt Ø1,5 mm pin
- Tilslutning: fjedrende Ø1,5 mm sokker
- Tilslutningspin: rund, Ø1,9 mm
- Montering: overflademonteres eller monteres plant i forboret panel
- Panelhul: > 10,5 mm
- Farvekode: 22
- Farve: rød
- Datablad: Se datablad fra producenten
