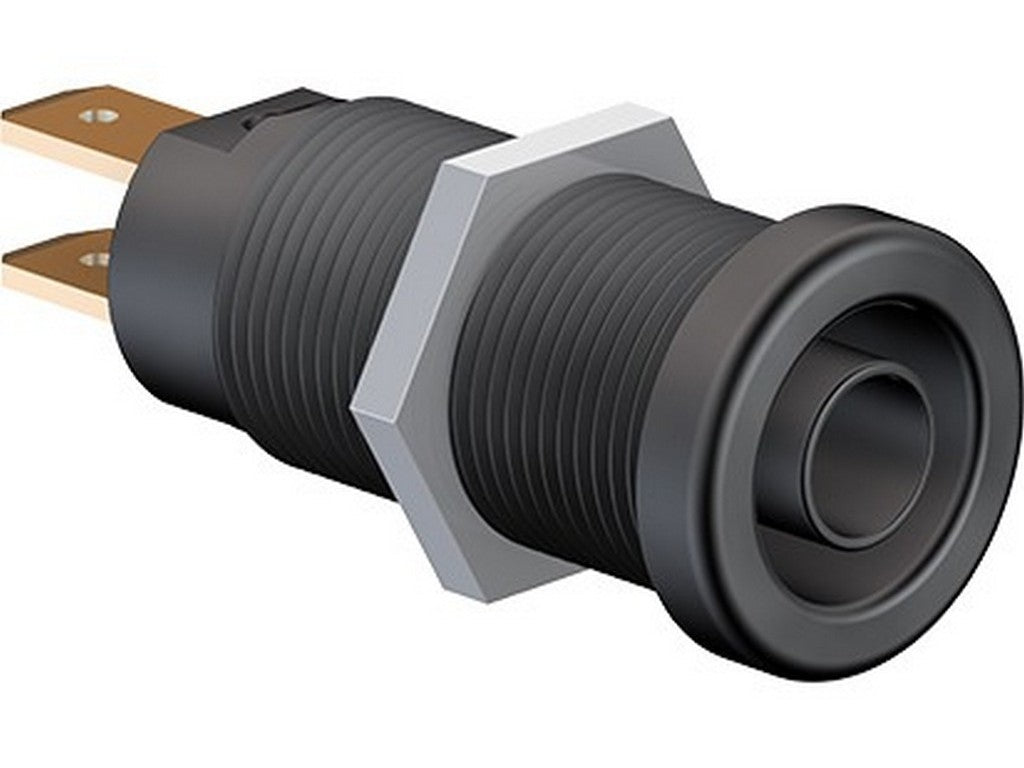

STAUBLI XEB-1R panel-mount socket
STAUBLI XEB-1R er en isoleret panelbøsning til Ø4 mm plug-systemet. Den bruges, når man vil have en fast måle- eller tilslutningspunkt i et panel, hvor en stikprop kan sættes direkte ind udefra. I praksis er det en robust gennemføring til panelmontage, som skrues fast i et forboret hul.
Bøsningen er beregnet til springbelastede Ø4 mm stikpropper med stiv isoleringskrave. Inde i bøsningen sidder to isolerede, halvcirkelformede kontakter, som forbindes med hinanden, når der sættes en prop i. Det giver en switch-funktion, som kan være nyttig i en testopstilling eller i en installation, hvor forbindelsen skal ændre sig, når der tilsluttes en prop.
Den elektriske kontaktflade er forniklet, og den elektriske tilslutning sker via to flade tilslutningsben på 4,8 mm × 0,8 mm. Selve montagen sker med gevind M12x0,75, og bøsningen er tænkt til paneler i plast, metal eller lignende materialer.
Med mærkningen 1000 V, CAT IV og 20 A er den henvendt til professionelle miljøer, hvor både sikkerhed og tydelig opbygning af test- og tilslutningspunkter er vigtigt.
Typiske anvendelser
- Panelmonterede tilslutningspunkter i test- og måleopstillinger
- Fast montering i instrumentpaneler og tavler
- Tilslutning med Ø4 mm stikpropper i professionelle el- og laboratoriemiljøer
Specifikationer
- Producent: STAUBLI
- MPN: 66.9131-20
- Produktnavn: XEB-1R panel-mount socket
- Plug-system: Ø4 mm
- Isoleret, rigid panelbøsning
- Accepterer spring-loaded Ø4 mm plugs med rigid insulating sleeve
- Kontaktfunktion: switch function
- Kontaktmateriale: CuZn / messing
- Kontaktflade: forniklet
- Tilslutning: 2 x flat connecting tab 4,8 mm × 0,8 mm
- Montagegevind: M12x0,75
- Rated values: 1000 V, CAT IV, 20 A
- Monteres i forborede paneler af plast, metal eller lignende materialer
- Datablad: Se datablad fra producenten
