STAUBLI 01.0475

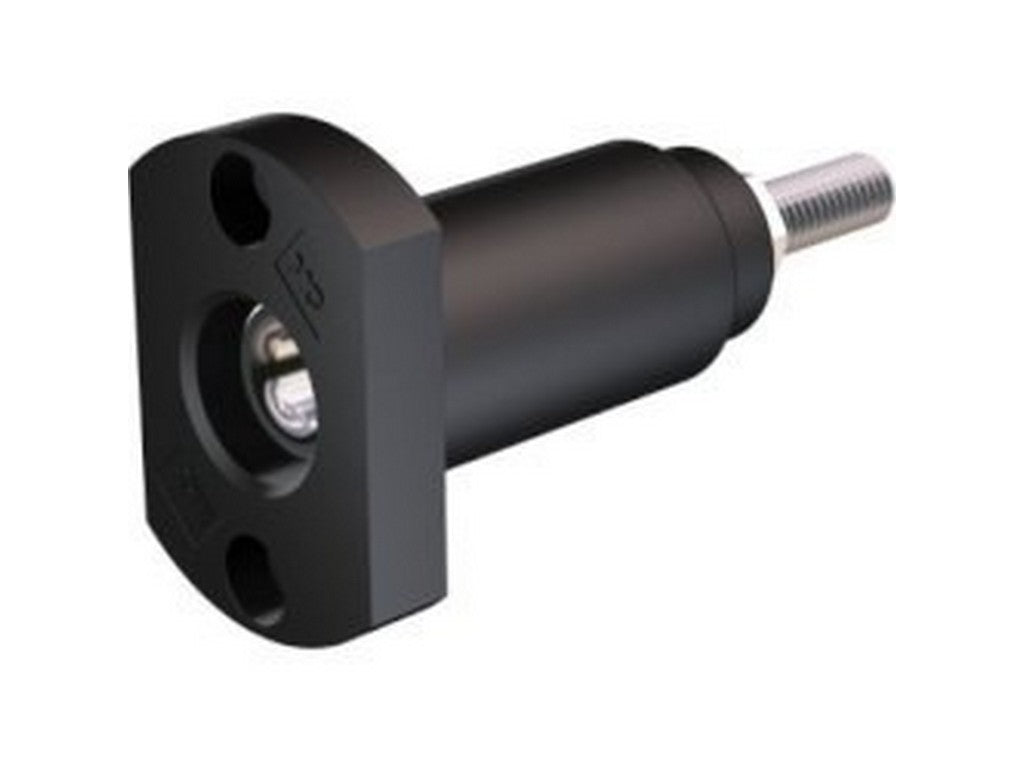

STAUBLI 01.0475 er en indstikshylse, som bruges i Stäubli’s EBB10-V0 serie. Den indgår i en strømforbindelse, hvor man kobler en leder eller en samleskinne op på et M10-gevindboltsystem. I praksis er det en kontaktkomponent til professionel el-opbygning, hvor der er behov for en robust og kontrolleret forbindelse med høj strømføring.
Den er beregnet til en kobberleder på 50 mm², og den nominelle pin-/socket-diameter er 10 mm. Det gør den relevant i installationer, hvor der arbejdes med relativt store ledere og høje strømme. Den nominelle strøm er 200 A, så det er ikke en almindelig lavstrømskontakt, men en komponent til krævende elektriske forbindelser.
Kontaktmodstanden er 50 µΩ, hvilket er en vigtig oplysning i denne type forbindelse, fordi lav modstand hjælper med at holde tab og varmeudvikling nede. Samtidig er den angivne udtrækskraft 30 N, så forbindelsen er konstrueret til at sidde fast, når den er samlet korrekt.
Isoleringen er udført i PA66, og kataloget angiver, at varianten kun fås i sort. Ved kabeltilslutningen er det maksimale tilspændingsmoment for møtrikken 10 Nm. Det er værd at holde sig til, fordi korrekt moment er en del af en sikker og stabil montage.
Typiske anvendelser
Bruges i frontplademontage og andre professionelle opbygninger, hvor man har behov for en stikbar strømforbindelse til kobberleder eller samleskinne.
Stäubli angiver også, at arbejdet skal udføres af kvalificeret fagpersonale, og at forbindelsen ikke må brydes under last.
Specifikationer
- Producent: STAUBLI
- MPN: 01.0475
- Type: EBB10-V0 slide-in socket
- M10 gevindboltsforbindelse
- Til kobberleder: 50 mm²
- Nominel pin-/socket-diameter: 10 mm
- Nominel strøm: 200 A
- Kontaktmodstand: 50 µΩ
- Udtrækskraft: 30 N
- Maks. tilspændingsmoment for kabeltilslutning: 10 Nm
- Isolationsmateriale: PA66
- Farve: sort
Indholdet er genereret ved hjælp af AI - vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
