Stäubli kontakt socket BL3N

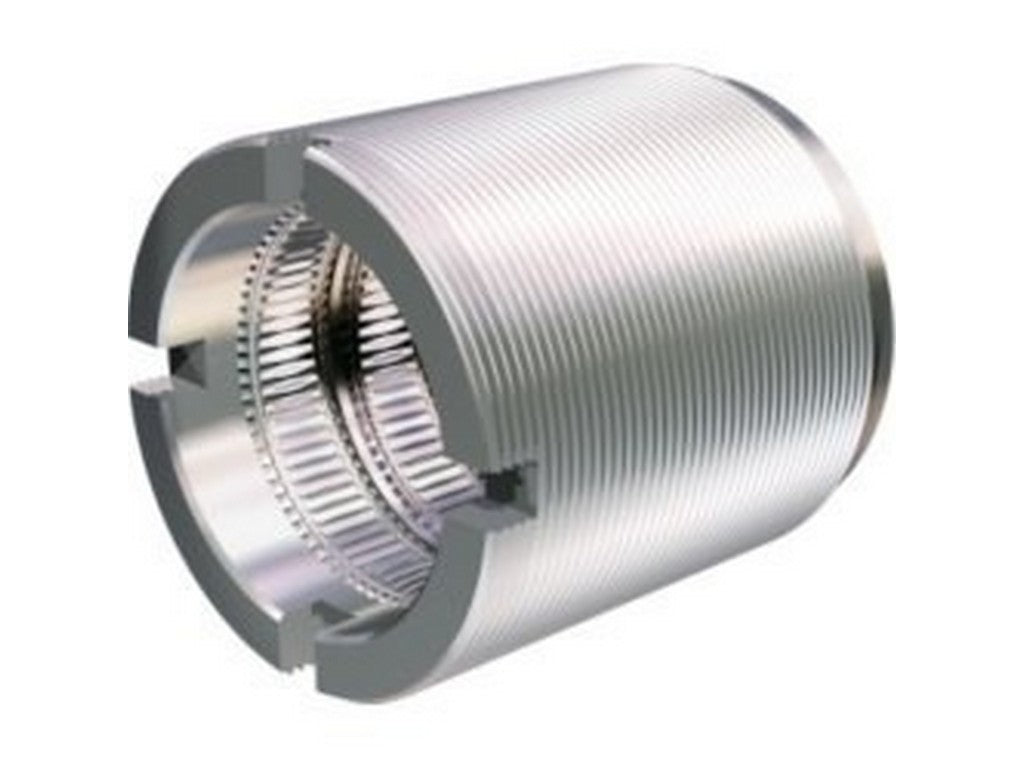

Stäubli kontakt socket BL3N med varenummer 02.0002 er en kontaktbøsning med udvendigt gevind M8x0,75. Den bruges, når en kontakt skal skrues fast i et kontaktbloksystem eller i en samleskinne med gennemgående hul. I praksis er det en mekanisk og elektrisk forbindelsesdel, der indgår i opbygningen af en sikker kontaktforbindelse.
Indvendigt er den udført med MULTILAM lameltype LAIII. Det er den del, der sørger for selve kontaktfladen, og som gør forbindelsen egnet til professionel strømføring. For denne størrelse er der angivet en udtrækskraft på 8 N og en indføringskraft på 10 N, så man får en tydelig, fast forbindelse ved montage.
Ved montage er tilspændingsmomentet 2,5 Nm vigtigt at holde sig til. Det er også det, der går igen i producentens montagevejledning MA021. Her beskriver Stäubli, hvordan bøsningen skal monteres korrekt, og hvilke værktøjer der skal bruges. Det er netop den slags detaljer, der betyder noget i daglig installation og vedligehold, hvor man vil have en stabil forbindelse uden at overbelaste delene.
BL3N er angivet til 40 A ved 80 °C og 55 A ved 150 °C. Kontaktmodstanden er oplyst til 200 µΩ, og kortslutningsværdierne er 0,6 kA i 1 s og 0,65 kA i 3 s. Den nominelle topkortslutningsstrøm er 3 kA. Vægten er 0,005 kg.
