STAUBLI 01.0009

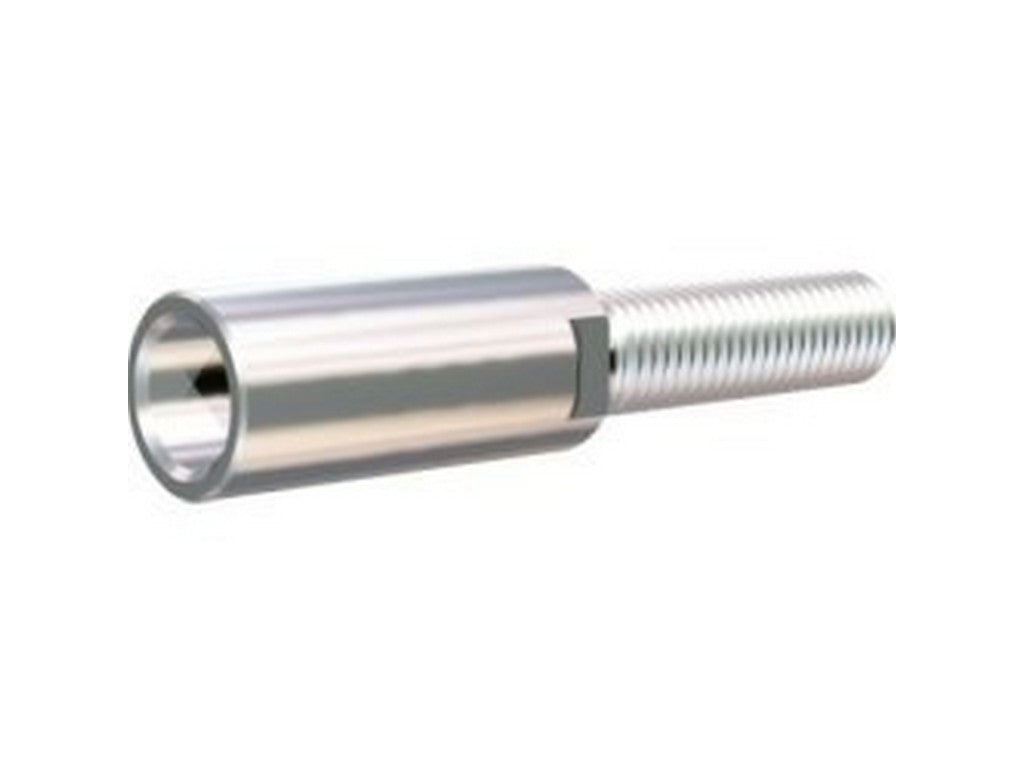

STAUBLI 01.0009 er en enkeltpolet, uisoleret socket af typen B14N med MULTILAM lamelkontakt type LAI. Den bruges som en del af en 1-polet industriforbindelse, hvor man har brug for en robust forbindelse til høj strøm i tekniske installationer.
Det, der især kendetegner den her type, er den enkle opbygning og den høje strømkapacitet. Kontakttypen er udviklet til faste og driftssikre forbindelser, hvor kontaktmodstanden skal være lav, og hvor forbindelsen skal kunne tåle gentagen brug uden unødig opvarmning. I praksis betyder det, at den passer ind i miljøer, hvor strømoverførsel og stabil kontakt er vigtigere end en lille og skjult stikforbindelse.
Socketen er udført med gevindtilslutning M14 og er angivet med flere mål i kataloget, så den kan indgå i en mekanisk korrekt montage. Den har en mærkestrøm på 300 A ved 80 °C og 500 A ved 150 °C, og kataloget angiver også kortslutningsdata samt en kontaktmodstand på 35 µΩ. Det er relevante tal, når forbindelsen skal bruges i et anlæg, hvor både varmeudvikling og kortvarige belastninger skal kunne håndteres sikkert.
Hvis du arbejder med kraftfordeling, strømveje eller anden industriel strømtilslutning, er det her altså en kontaktkomponent, der er valgt for sin elektriske kapacitet og den mekaniske enkelhed i montagen.
Specifikationer
- Producent: STAUBLI
- MPN: 01.0009
- Type: B14N
- Kontaktprincip: enkeltpolet, uisoleret socket
- MULTILAM type: LAI
- Gevind: M14
- Mærkestrøm: 300 A ved 80 °C
- Mærkestrøm: 500 A ved 150 °C
- Kontaktmodstand: 35 µΩ
- Kortslutningsstrøm: 11,5 kA (1 s)
- Kortslutningsstrøm: 8 kA (3 s)
- Rated peak withstand current: 35 kA
- Indføringskraft: 50 N
- Udtagningskraft: 45 N
- Tilspændingsmoment: 22 Nm
- Vægt: 0,121 kg
- SW1: 20 mm
- SW2: 14 mm
- A: 38 mm
- B: 98 mm
- ØE: 50 mm
- ØF: 48 mm
- ØG: 17 mm
