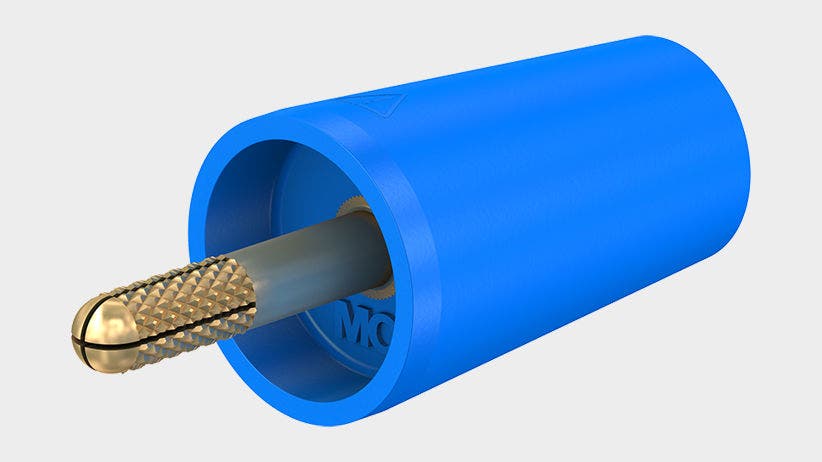

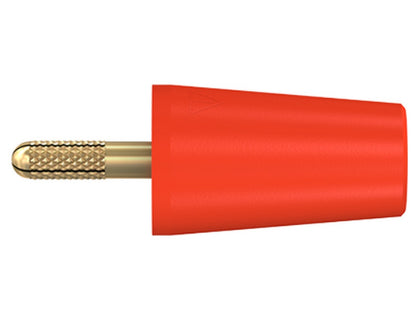

Denne adapter fra STAUBLI, A-SLK4 adapter (varenr. 24.0160-*), er en skrueklemmeadapter udført i messing til Ø 4 mm sokler. Adapteren har et udvideligt Ø 4 mm stik, som kan låses i soklen ved indspænding af en kontraskruen. Når adapteren er samlet, giver den fuldstændig berøringssikring og indeholder en fast Ø 4 mm sokkel i en isolerende krop, der accepterer fjederbelastede Ø 4 mm stik med en stiv isoleret skaft.
Teknisk beskrivelse
Udvideligt Ø 4 mm plug, låsbart med kontraskrue
Fast Ø 4 mm sokkel i isolator til fjederbelastede Ø 4 mm stik med stiv isoleringshylster
Udført i messing (CuZn) med Au (guld) overfladebehandling på elektrisk kontakt
Tilbyder fuldstændig berøringssikring når samlet
Dokumentation
Producenten publicerer et dedikeret datablad (A-SLK4 02.2020) for Stäubli vareserie 24.0160 på sit websted. Se datablad fra producenten
Typiske anvendelser
Fastgørelse af udvidelige Ø 4 mm stik i Ø 4 mm sokler ved indspænding af en kontraskrue
Opsætning hvor berøringssikring af et Ø 4 mm stik er påkrævet efter montering
Modtagelse af fjederbelastede Ø 4 mm stik med stiv isoleringshylster i en isolerende sokkel
Specifikationer
Varenummer: 24.0160-*
Diameter af stiksystem: 4 mm
Rangerede værdier: 1000 V, CAT II, 32 A
Elektrisk kontakt - basemateriale: CuZn (messing)
Elektrisk kontakt - overfladebehandling: Au (guld)
Testtilbehør: i henhold til IEC EN 61010-031
Brugerinformation: I 010
Bemærk: Tilbehør: sekskantnøgle STS1,5 (angivet af producenten)
Kilde: Stäubli datablad A-SLK4 (02.2020) for vareserie 24.0160.
