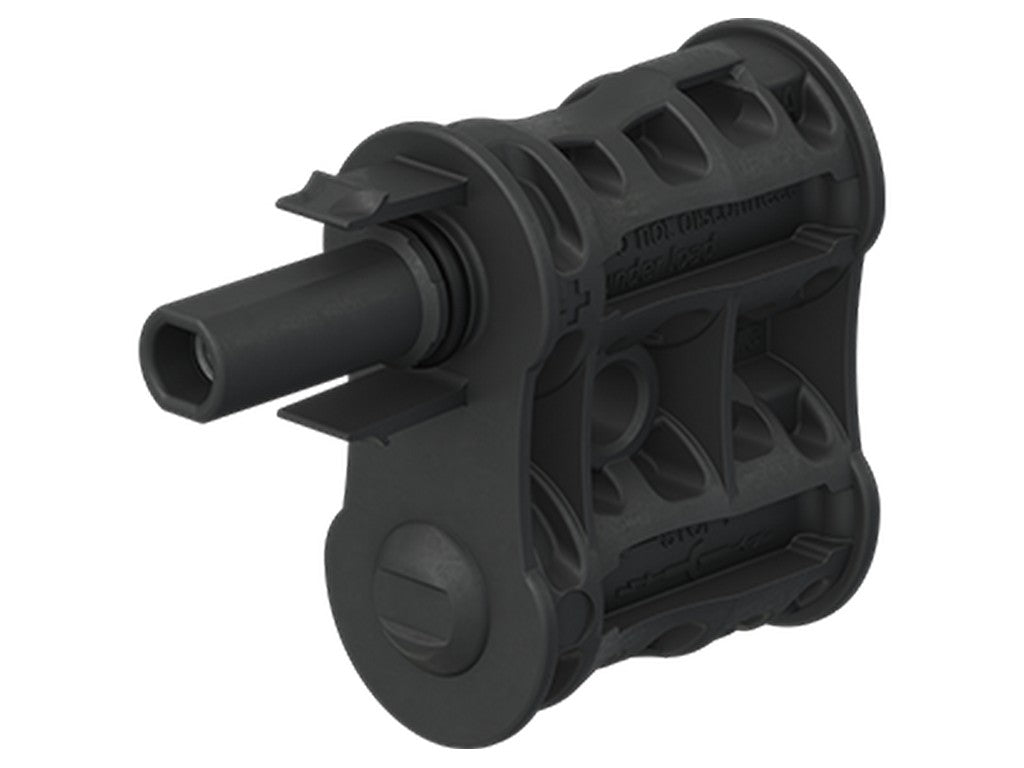

STAUBLI PV-AZS4-EVO 2-UR
STAUBLI PV-AZS4-EVO 2-UR er en MC4-Evo 2 branch plug til solcelleanlæg. Den bruges, når to PV-strenge skal forbindes elektrisk parallelt, så strømmen samles i én gren. Det er en plug-and-play-løsning, så den er lavet til hurtig opbygning i feltet uden crimpning eller momenttilspænding.
Den er en del af Stäubli MC4- og MC4-Evo 2-familien og kan derfor sammenkobles med de originale kabelstik i den serie. Det gør den praktisk i anlæg, hvor man allerede arbejder med Stäubli-komponenter. I en professionel PV-installation er det netop sådanne brancheforbindelser, der gør kabelarbejdet mere overskueligt og hjælper med at holde installationen kompakt.
Stikket er beregnet til DC 1500 V og er specificeret med 60 A efter IEC og 95 A efter UL. Når den er samlet, har den kapslingsgrad IP65/IP68 (1 m, 168 h), og kontaktmodstanden er under 0,5 mΩ. Kontakterne er udført i kobber med tinbelægning og bruger MULTILAM-kontaktsystemet.
Der er tale om en reservedel/komponent til PV-kabling, som skal indgå i den korrekte montage efter producentens anvisninger. Til brug i praksis er det især relevant, at den er kompatibel med Stäubli MC4 og MC4-Evo 2 kabelstik og er udviklet til solcelleanlæg, hvor der stilles krav til driftssikker samling og høj beskyttelse mod omgivelserne.
Typiske anvendelser
- Parallelkobling af to PV-strenge
- Kabling i solcelleanlæg med Stäubli MC4 eller MC4-Evo 2 kabelstik
- Installationsopgaver, hvor der ønskes en kompakt branch-forbindelse
Specifikationer
- Producent: STAUBLI
- MPN: 32.0197
- Type: PV-AZS4-EVO 2-UR
- Produkt: MC4-Evo 2 branch plug
- Beregnede spænding: DC 1500 V efter IEC 62852 og UL 6703
- Beregnede strøm: 60 A efter IEC
- Beregnede strøm: 95 A efter UL
- Kapslingsgrad i samlet tilstand: IP65/IP68 (1 m, 168 h)
- Kontaktmodstand: <0,5 mΩ
- Kontaktmateriale: kobber, tinbelagt
- Kontaktsystem: MULTILAM
- Kompatibilitet: Stäubli MC4 og MC4-Evo 2 kabelstik
- Datablad: Se datablad fra producenten
Indholdet er genereret ved hjælp af AI - vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
