STAUBLI 32.0196

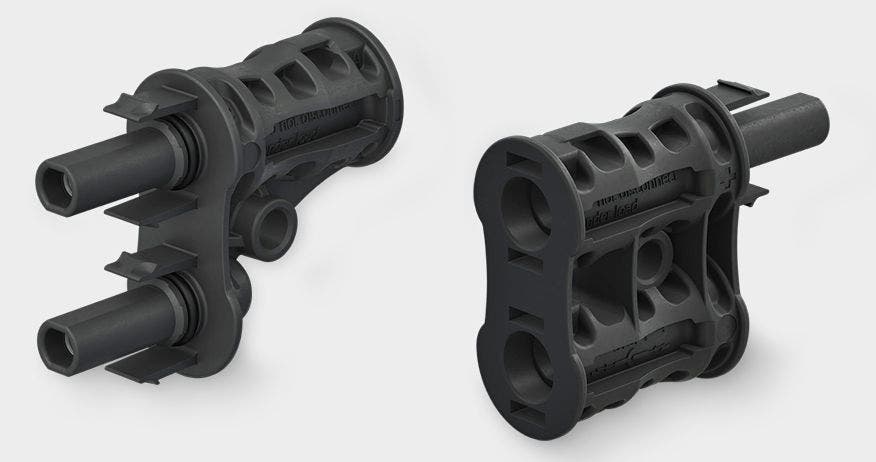

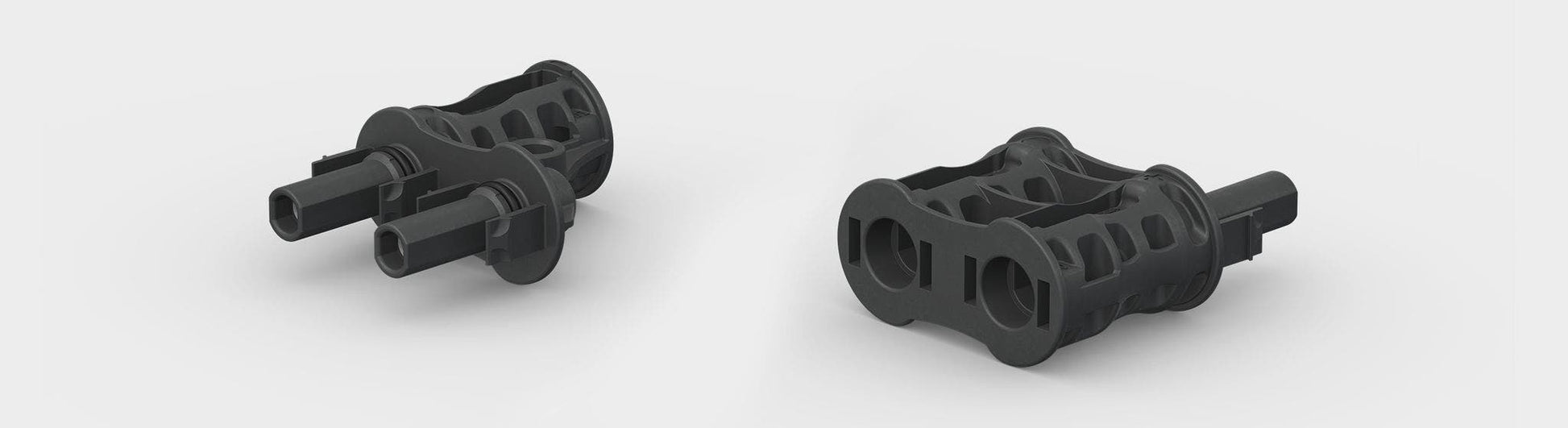

STAUBLI 32.0196 er en forgrenet stikdåse til solcelleanlæg, også kaldet en branch socket. Den bruges, når flere PV-kabler skal samles i en kompakt og sikker kobling i en DC-installation. I Stäubli-systemet hører den til MC4-Evo 2-familien og er kompatibel med originale MC4- og MC4-Evo 2-kabelstik.
Det praktiske ved den her type komponent er, at den gør kabelføringen enklere i et PV-system. Stäubli angiver plug-and-play, så der ikke er behov for hverken crimpearbejde eller tilspænding med moment ved selve samlingen. Det er en fordel, når installationen skal gå hurtigt og stadig være ensartet og kontrollerbar.
Kontaktsystemet er MULTILAM, som Stäubli fremhæver for lav og stabil kontaktmodstand. Det er relevant i solcelleanlæg, fordi gode forbindelser handler om at holde tab nede over tid. Samtidig er kapslingsgraden høj, når forbindelsen er samlet, med IP65/IP68 ved 1 m i 168 timer.
Brancheforbindelsen er beregnet til DC 1500 V efter IEC 62852 og UL 6703. Den er angivet til 60 A efter IEC og 95 A efter UL. Stäubli oplyser også, at den har salttågetest, UV-modstand og låsesystem, som passer til brug i udendørs PV-installationer.
Typiske anvendelser
- Kabelforgrening i solcelleanlæg
- Cabling solutions for PV systems
- Installationer med MC4 og MC4-Evo 2 kabelstik
Specifikationer
- Producent: STAUBLI
- MPN: 32.0196
- Type: PV-AZB4-EVO 2-UR, branch socket
- Rærket spænding: DC 1500 V (IEC 62852 / UL 6703)
- Nominel strøm: 60 A (IEC)
- Nominel strøm: 95 A (UL)
- Kapslingsgrad ved samlet forbindelse: IP65/IP68 (1 m, 168 h)
- Kontaktmodstand: < 0,5 mΩ
- Kontaktsystem: MULTILAM
- Kompatibel med: Stäubli MC4 og MC4-Evo kabelstik
