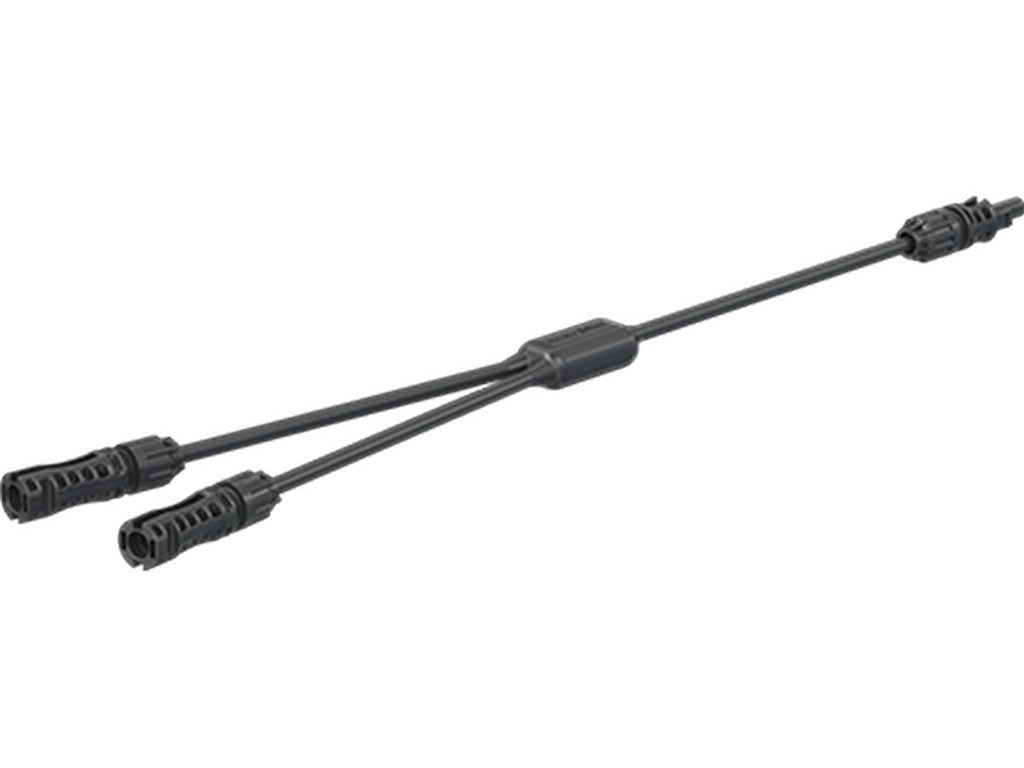

Stäubli MC4-Evo 2 Y-Splitter 32.0333
Stäubli MC4-Evo 2 Y-Splitter 32.0333 er et forbindelsesstykke til solcelleanlæg, hvor to DC-strenge skal samles elektrisk i én udgang. Den bruges altså i den del af anlægget, der arbejder med jævnstrøm, og dens hovedopgave er at lave en parallel forbindelse mellem to PV-strenge.
Løsningen er bygget op med to plug-indgange og én socket-udgang, så man kan samle kabelføringen på en overskuelig måde. Den er en del af MC4-Evo 2-systemet, og der skal bruges originale Stäubli-konnektorer. I praksis er det vigtigt, fordi forbindelsen skal passe korrekt sammen med resten af anlæggets stiksystem og de tekniske værdier, der følger med det.
Ved valg og montage er de relevante data blandt andet den nominelle spænding på 1500 V DC og den nominelle strøm på 53 A. Kabellængden er 50 cm, hvilket giver en fast og enkel udføring i installationen. Ifølge producentens dokumentation er produktet TÜV Rheinland-certificeret i henhold til 2PfG 1913/03.21.
Montering og tilslutning skal udføres af en elektriker eller en person med el-faglig instruktion, og anlægget skal være spændingsløst, før der arbejdes på forbindelsen. Det er også værd at være opmærksom på, at ubrugte stik skal beskyttes mod fugt, snavs og støv.
Typiske anvendelser
- Parallelkobling af to PV-strenge i et solcelleanlæg
- Tilslutning i DC-kredsløb med MC4-Evo 2-system
- Kabelføring, hvor man ønsker en samlet Y-forgrening
Specifikationer
- Producent: STAUBLI
- MPN: 32.0333
- Produktbetegnelse: PV-K/SPL-Y-6-15/15-15EPP/ES-0050
- Connector system: MC4-Evo 2
- Forbindelse: Plug x2 til Socket/Receptacle x1
- Nominel spænding: 1500 V DC
- Nominel strøm: 53 A
- Kabellængde: 50 cm
- Certificering: TÜV Rheinland, according to 2PfG 1913/03.21
- Datablad: Se datablad fra producenten
